Los filtros de cartucho desempeñan un papel importante en los sistemas de filtración de agua y procesos industriales. Los distintos tipos de filtros de cartucho están diseñados para capturar contaminantes específicos, gestionar la carga de sólidos y proteger los equipos aguas abajo, como las membranas de ósmosis inversa y las bombas.
Comprender cómo funciona cada diseño de cartucho ayuda a los ingenieros y operarios a seleccionar la configuración de filtro adecuada para obtener un rendimiento estable de la presión y un control fiable del proceso.

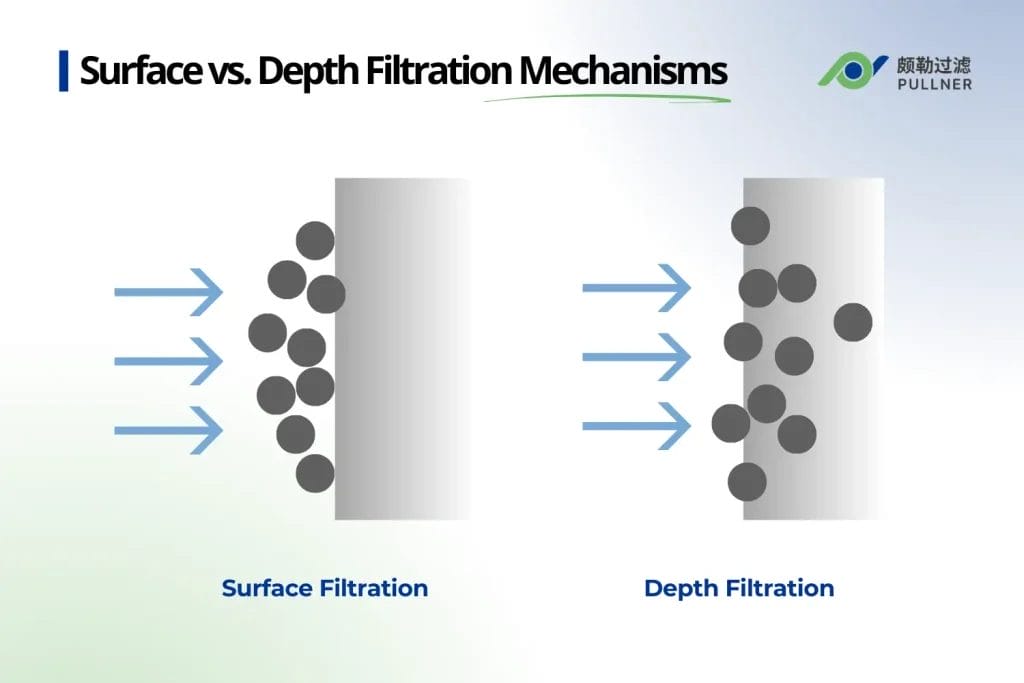

Mecanismos de filtración en superficie y en profundidad
El mecanismo de filtración integrado en un cartucho influye en gran medida en los contaminantes que captura. Ese mecanismo también afecta a la vida útil en condiciones de funcionamiento definidas. La selección entre filtración superficial o profunda depende principalmente de la distribución del tamaño de las partículas en la corriente de fluido entrante, más que de las preferencias del operario.
Cómo funciona la filtración de superficie
La filtración superficial bloquea las partículas en la capa exterior del medio, de modo que el cartucho funciona como una barrera definida en lugar de como una matriz porosa. Los contaminantes mayores que el tamaño de poro nominal se acumulan en la superficie aguas arriba. A medida que se acumulan los sólidos, se forma una capa de torta visible que provoca un aumento constante de la presión diferencial.
La filtración superficial funciona mejor en flujos de proceso con una distribución granulométrica estrecha porque los sólidos uniformes crean patrones de carga predecibles. Un perfil de afluente estable permite controlar el aumento de presión. Este control simplifica la planificación del mantenimiento.
Los cartuchos de filtración superficial más comunes incluyen diseños de polipropileno plisado, politetrafluoroetileno plisado y celulosa impregnada. Los elementos plisados pueden proporcionar hasta 600 pulgadas cuadradas de área de filtración, ampliando la capacidad de retención de suciedad antes de que la caída de presión alcance los límites de cambio.
Cómo funciona la filtración en profundidad
El fluido se desplaza radialmente hacia el interior a través de múltiples capas de medios, donde la construcción de densidad graduada coloca poros más grandes en la superficie exterior y poros progresivamente más estrechos hacia el núcleo. Los sólidos se incrustan dentro de la estructura en lugar de permanecer en la superficie. Ese patrón de retención interna distribuye la carga de contaminantes por la pared del cartucho, ralentizando el aumento de la presión.
El diseño funciona mejor en flujos de proceso con una amplia distribución del tamaño de las partículas. Entre los ejemplos más comunes se incluyen los cartuchos bobinados, hilados y fundidos con valores nominales que oscilan entre 0,5 y 100 micras.
Filtros de cartucho de sedimentos
Los filtros de cartucho de sedimentos actúan como primera barrera en los sistemas de tratamiento de aguas industriales. Estas unidades eliminan los sólidos en suspensión antes de que el agua llegue a las membranas o a los intercambiadores de calor. Entre los tipos comunes de filtros de cartucho, los diseños de sedimentos se centran en la reducción de partículas más que en la eliminación de contaminantes disueltos.
Cartuchos de polipropileno hilado aglomerado
Los cartuchos de polipropileno hilado-encolado utilizan microfibras unidas térmicamente para crear una verdadera filtración en profundidad con densidad graduada. La estructura captura las partículas en toda la pared del medio filtrante y no sólo en la superficie. Entre los tipos de filtro de cartucho habituales, este diseño admite una amplia carga de sólidos.
Los grados de filtración van de 1 a 100 micras, con configuraciones disponibles de doble extremo abierto y de extremo abierto simple. La matriz de polipropileno es resistente a los ácidos, los álcalis y la mayoría de las corrientes acuosas de proceso.
Las aplicaciones incluyen prefiltración por ósmosis inversa, producción de agua mineral y sistemas de agua de proceso regulados. Sustituya cada cartucho en función de la presión diferencial en lugar de seguir un calendario fijo.
Cartuchos de cuerda
Cartuchos de cuerda utilizan hilo de polipropileno o natural enrollado a alta velocidad alrededor de un núcleo perforado para crear una filtración en profundidad. El fluido fluye desde el exterior hacia el interior y las partículas quedan atrapadas en la matriz de fibra bajo la presión del proceso. La estructura enrollada favorece la captura escalonada de contaminantes a lo largo de la pared del cartucho.
Los valores nominales oscilan entre 0,5 micras para partículas finas y 100 micras para sólidos gruesos no disueltos. La clasificación refleja la retención parcial más que la eliminación absoluta. Las aplicaciones incluyen filtración de ácidos, prefiltración de aceites vegetales y minerales y filtración de baños de revestimiento en sistemas de procesos industriales.
Filtros Pullner Cartuchos filtrantes String Wound están diseñadas para la filtración de líquidos exigentes en la producción de alimentos y bebidas, así como en sistemas industriales de agua y aceite. El bobinado de precisión alrededor de un núcleo rígido crea un gradiente de poros controlado que mejora la capacidad de retención de suciedad a la vez que mantiene un flujo estable.
Cartuchos de polipropileno plisado
Cartuchos plisados utilizan filtración superficial. El diseño del medio filtrante plisado maximiza el área de filtración dentro de un volumen de carcasa fijo, lo que aumenta la captura de contaminantes sin aumentar el tamaño del equipo.
Los grados de filtración van de 0,2 a 70 micras. Las configuraciones de extremo abierto doble y extremo abierto simple admiten formatos de carcasa estándar. El medio filtrante de polipropileno resiste la mayoría de ácidos, álcalis y muchos disolventes orgánicos en condiciones de proceso controladas.
Filtros de agua plegados de polipropileno Pullner son ideales para aplicaciones como la producción de alimentos y bebidas y los sistemas de agua de procesos farmacéuticos, gracias a su rango de 0,1 a 70 micras. La filtración de aire comprimido y gases también se basa en este diseño. El filtro de superficie plisada limpiable puede ampliar los intervalos de servicio en comparación con los cartuchos de profundidad hilada en aplicaciones adecuadas.
Cartuchos aglomerados con resina
Los cartuchos aglomerados con resina utilizan fibras de celulosa aglomeradas con un polímero para crear una estructura de filtración rígida y profunda. Las ranuras exteriores mecanizadas aumentan la superficie y guían el flujo a través del cuerpo del cartucho. La matriz aglomerada favorece la captura uniforme de partículas.
La construcción rígida mantiene la forma bajo presiones diferenciales fluctuantes durante el arranque y los cambios de caudal. La deformación del medio permanece limitada.
Los fabricantes ofrecen micras finas, medias y gruesas a un coste unitario inferior al de muchas opciones sintéticas. Las aplicaciones más comunes incluyen la prefiltración industrial para eliminar la suciedad, el óxido, las incrustaciones y los sedimentos finos.
Cartuchos filtrantes de acero inoxidable para condiciones de proceso exigentes
Determinados entornos industriales superan los límites de temperatura, presión o productos químicos de los filtros de cartucho de polímero. Los cartuchos filtrantes de acero inoxidable ofrecen una alternativa duradera para los sistemas que funcionan en condiciones en las que los polímeros pueden degradarse o deformarse.
Estos cartuchos se fabrican con aleaciones como SS 304, SS 316 o SS 316L, y pueden utilizar polvo sinterizado, malla tejida o medios metálicos plisados. La estructura metálica rígida tolera métodos de limpieza agresivos manteniendo un rendimiento estable.
Filtros Pullner cartuchos filtrantes de acero inoxidable están diseñados para aplicaciones exigentes, como el procesamiento de petróleo y combustible, la fabricación de productos químicos y el tratamiento de aguas industriales. Su construcción duradera admite ciclos de limpieza repetidos y una larga vida útil en entornos en los que los cartuchos convencionales pueden fallar.
Cartuchos de membrana avanzados para la eliminación de partículas submicrónicas
Cuando las etapas mecánicas o de adsorción no pueden cumplir las normas de filtración de agua requeridas, los cartuchos de membrana pueden proporcionar un rechazo de partículas submicrónicas en condiciones de funcionamiento controladas.
Estos cartuchos se centran en partículas finas y determinados microorganismos que las etapas anteriores no pueden capturar. La separación se produce a través de densas estructuras porosas. Su configuración hermética admite flujos de proceso de gran pureza en aplicaciones avanzadas de tratamiento de aguas.
En Pullner Filter también suministramos cartuchos filtrantes de membrana diseñadas para la filtración de alta precisión en el tratamiento de aguas industriales y aplicaciones de proceso. Están disponibles en varios materiales de membrana, como polietersulfona (PES), politetrafluoroetileno (PTFE), fluoruro de polivinilideno (PVDF), nailon, poliéster y fibra de vidrio. Esto permite a los ingenieros adaptar el cartucho a la compatibilidad química, los límites de temperatura y el rendimiento micrométrico.
Membranas de ósmosis inversa
Las membranas de ósmosis inversa funcionan como una barrera de precisión que rechaza los contaminantes en lugar de adsorberlos. Las especies rechazadas se descargan en un flujo de residuos concentrado bajo presión aplicada.
La capacidad de eliminación incluye un alto rechazo de virus y bacterias, así como una reducción significativa de muchos iones disueltos. Las instalaciones industriales utilizan la ósmosis inversa para el agua de alimentación de calderas y para las líneas de producción reguladas.
Muchos sistemas de agua potable envasados se someten a pruebas de NSF/ANSI 58, que define los criterios de rendimiento para la reducción de sólidos disueltos y contaminantes seleccionados. La vida útil puede alcanzar hasta 2 años con un pretratamiento adecuado y condiciones de funcionamiento estables.
Cartuchos de membrana de ultrafiltración
Los cartuchos de membrana permiten una filtración avanzada del agua separando los sólidos en suspensión y las bacterias de los flujos de proceso. La construcción de fibra hueca se dirige a partículas de aproximadamente 0,01 micras y mayores. El fluido pasa a lo largo de la pared de la fibra, donde los poros controlados restringen los contaminantes de mayor tamaño al tiempo que permiten el flujo de permeado.
La ultrafiltración no elimina las sales disueltas ni las sustancias químicas de bajo peso molecular. Las instalaciones suelen integrar esta etapa en un sistema de filtración más amplio que incluye carbono para la reducción de sustancias químicas.
Los diseños alimentados por gravedad funcionan sin electricidad ni depósitos a presión. Su vida útil media es de unos 12 meses con una carga estable. Las plantas industriales utilizan la ultrafiltración para el agua de reposición de las torres de refrigeración y la reutilización del agua de proceso. Además, cuando se utiliza para la reducción del riesgo microbiano en el agua potable, los especificadores pueden hacer referencia a sistemas validados bajo NSF/ANSI P231 o trenes de tratamiento que incluyan unidades UV probadas para NSF/ANSI 55.
Cartuchos especiales para contaminantes específicos del proceso
Ciertos flujos de procesos industriales contienen fluoruro, arsénico, hierro, sulfuro de hidrógeno y determinados metales pesados que la filtración estándar del agua no puede tratar adecuadamente.
Estas aplicaciones requieren un cartucho de filtro de agua especializado diseñado para reducir los contaminantes químicos específicos. La selección depende de la concentración del afluente y de los límites requeridos del efluente.
En entornos de fabricación muy controlados, como la producción de semiconductores y productos electrónicos, también se utilizan elementos filtrantes fotoresistentes especializados para mantener una pureza estricta en los fluidos fotoresistentes y de procesos químicos, donde incluso la contaminación por debajo de una micra puede afectar a la calidad del producto.
Cartuchos de intercambio iónico
Los cartuchos de intercambio iónico eliminan los contaminantes iónicos disueltos intercambiándolos dentro de un lecho de resina contenido en una carcasa de filtro de cartucho estándar. La resina funciona como elemento filtrante activo. Este tipo de filtro de cartucho se dirige a sulfato, arsénico, nitrato y metales iónicos seleccionados que los medios mecánicos no pueden capturar.
A diferencia de los equipos de ablandamiento regenerables, estos cartuchos funcionan como recambios de ciclo limitado. Su vida útil suele oscilar entre 3 y 6 meses, dependiendo de la composición química del influente y de la tasa de carga. En muchos sistemas de purificación de agua, las instalaciones combinan el intercambio iónico con etapas de carbono para ampliar el control de contaminantes.
Cartuchos de alúmina activada
Los cartuchos de alúmina activada utilizan medios de óxido de aluminio altamente porosos para adsorber fluoruro, arsénico, talio y uranio del agua de proceso. La estructura granular aumenta el área de contacto dentro del filtro. Este medio se utiliza habitualmente en el tratamiento de aguas donde se requiere la reducción de metales disueltos en flujos de procesos industriales.
La reducción de fluoruros puede aproximarse a 90% en condiciones de influente controlado. El rendimiento depende del pH y del tiempo de contacto con el lecho vacío. Los ingenieros suelen integrar este medio en sistemas de filtración más grandes en lugar de confiar en una sola etapa. En muchos aplicaciones de tratamiento de aguas, las instalaciones combinan alúmina activada con componentes redox o de carbono para ampliar el control de los contaminantes.
La vida útil puede prolongarse hasta 12 meses en condiciones de funcionamiento estables. El cartucho adecuado depende de la composición química del afluente y de los límites de efluente deseados.
Cartuchos KDF
Los cartuchos KDF utilizan medios de aleación de cobre y zinc que convierten los contaminantes mediante reacciones redox en lugar de captura física. La reacción altera las especies disueltas a medida que atraviesan el lecho filtrante bajo flujo. Este tipo de medio filtrante se utiliza para favorecer la transformación química en lugar de la adsorción en los sistemas convencionales de depuración de aguas.
El KDF-55 reduce el cloro y determinados metales solubles en agua, como el plomo, el mercurio y el cromo. El KDF-85 reduce el hierro y el sulfuro de hidrógeno en las corrientes de proceso. Los ingenieros suelen seleccionarlo como una etapa de filtrado diferente cuando se requiere una química de oxidación-reducción.
El medio de aleación también inhibe el crecimiento de bacterias y algas dentro del cuerpo del cartucho. Este control interno prolonga los intervalos entre los ciclos de sustitución del cartucho en conjuntos comerciales e industriales.
Opciones de material y configuración que afectan a la compatibilidad del proceso
La selección del medio filtrante no determina por sí sola la idoneidad de los distintos tipos de filtros de cartucho industriales. El material de construcción, el estilo de sellado y la clasificación en micras deben coincidir con la química, la temperatura y la geometría de la carcasa del cartucho dentro del sistema de filtración más amplio.
Los factores clave de compatibilidad son:
- El polipropileno, ampliamente utilizado en varios diseños de cartuchos industriales, ofrece una amplia compatibilidad con muchos ácidos, álcalis y corrientes acuosas, con muchos cartuchos clasificados para servicio hasta alrededor de 60°C en servicio típico.
- Los medios de PTFE, incluidos los elementos filtrantes de PTFE, son adecuados para disolventes agresivos, ácidos oxidantes, esterilización y servicio de gas, y suelen estar disponibles en tamaños finos como 0,2, 0,45 y 1 micra.
- Cartuchos filtrantes de acero inoxidable en SS 304, SS 316 y SS 316L funcionan a altas temperaturas o de alta presión y están disponibles en forma sinterizada, de cartucho plisado o envueltas.
- Las unidades DOE se montan sobre un núcleo central o varilla dentro de la carcasa, mientras que los diseños de cartucho SOE utilizan conexiones finales como 222 o 226 con juntas tóricas que se bloquean en carcasas de filtros de cartucho compatibles.
- La clasificación en micras abarca desde los grados de esterilización de aproximadamente 0,2 micras hasta los niveles de tamiz grueso y colador, donde las aberturas pueden alcanzar el orden de los milímetros, dependiendo del diseño del filtro.
Para el servicio de agua potable o en contacto con alimentos, muchas instalaciones exigen el cumplimiento de normas sobre materiales y calidad. Algunos ejemplos son NSF/ANSI 61 o 372 para componentes de bajo contenido en plomo y fabricación con certificación ISO 9001 para una producción constante de cartuchos.

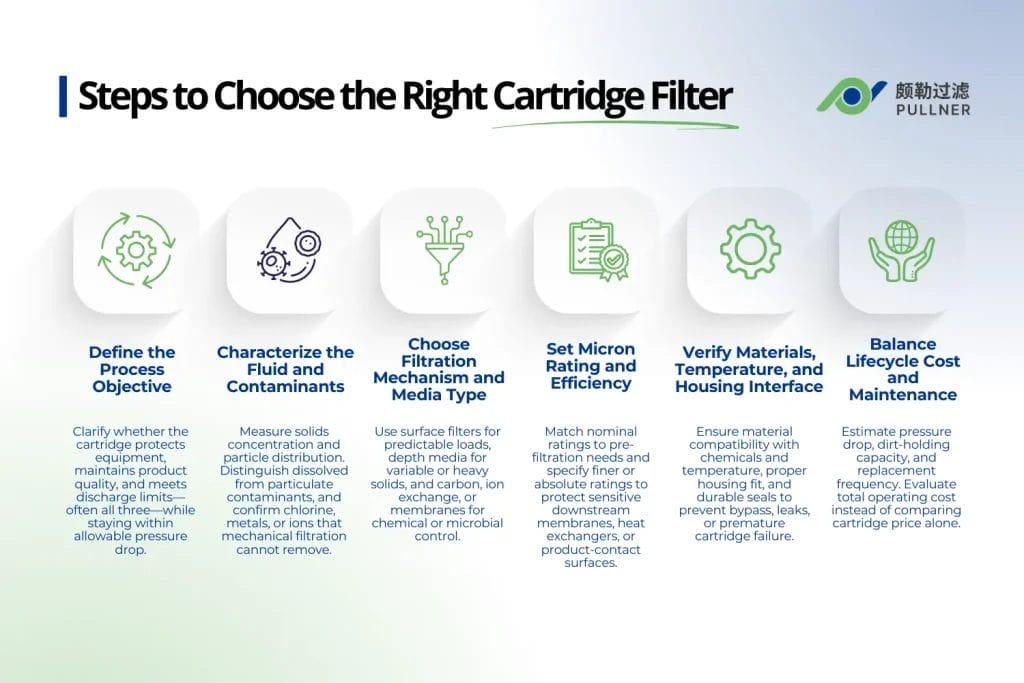

Pasos para elegir el filtro de cartucho adecuado
La selección de la configuración correcta del filtro de cartucho industrial requiere una evaluación estructurada y orientada al proceso. Cada decisión debe alinear el tipo de filtro de cartucho con la carga contaminante, la sensibilidad del equipo y el coste operativo a largo plazo.
Definir el objetivo del proceso
Empiece por definir el objetivo principal del sistema de filtro de cartucho. Determine si el cartucho protege las bombas y válvulas, preserva la calidad del producto acabado y cumple los límites reglamentarios de descarga. En muchos procesos industriales, el cartucho debe cumplir los tres objetivos sin superar la caída de presión permitida.
Caracterizar el fluido y los contaminantes
Medir la concentración de sólidos en suspensión e identificar si la distribución de partículas es estrecha o amplia. Distinguir entre especies disueltas y partículas antes de seleccionar los medios. Confirmar la presencia de cloro, cloramina, metales o iones específicos que las etapas mecánicas no pueden abordar.
Elija el mecanismo de filtración y el tipo de medio filtrante
Seleccione elementos de superficie para partículas controladas cuando la carga sea predecible. Utilizar medios de profundidad, como cartuchos filtrantes bobinados o hilados, cuando la concentración de sólidos varía o la carga de suciedad es elevada. Introducir etapas de carbono, intercambio iónico o membrana cuando se requiera reducción química o control microbiano.
Ajuste de micras y eficiencia
Ajuste los valores nominales a las tareas de prefiltración aguas arriba que gestionan la carga de sólidos. Especifique valores nominales más finos o absolutos cuando proteja componentes sensibles aguas abajo. Alinee la eficiencia con las vulnerabilidades de las membranas, los intercambiadores de calor o las superficies en contacto con el producto.
Verifique los materiales, la temperatura y la interfaz de la carcasa
Confirme que los polímeros o metales son compatibles con el entorno químico y la temperatura de funcionamiento. Asegúrese de que el cartucho seleccionado se ajusta a la carcasa del filtro de cartucho instalado y de que las juntas de elastómero soportan la presión y la exposición a los fluidos. El desajuste de las interfaces provoca derivaciones o fallos prematuros.
Equilibrar el coste del ciclo de vida y el mantenimiento
Calcular el aumento previsto de la caída de presión con los índices de carga previstos. Estimar la capacidad de retención de suciedad y la frecuencia de sustitución de cartuchos prevista para cada etapa. Evaluar el coste total de funcionamiento en lugar de comparar el precio unitario de forma aislada.
Los errores de selección de filtros se agravan en un sistema. Un medio filtrante o un micraje incorrectos pueden aumentar la caída de presión y alterar el rendimiento del proceso. Una evaluación estructurada del tipo de cartucho y del ajuste de la carcasa evita fallos evitables.
Filtro Pullner: El filtro adecuado comienza con la conversación adecuada
Pullner Filter proporciona soluciones de cartuchos de ingeniería adaptadas a la química del proceso y a las condiciones de funcionamiento. Como fabricante con certificación ISO-9001, Pullner mantiene un estricto control de calidad y realiza pruebas de fábrica 100% para verificar el rendimiento de filtración y la consistencia del material antes del envío.
Contacto Filtro Pullner para revisar sus requisitos o solicitar una consulta para identificar la configuración adecuada para su aplicación.
Explicación de los tipos de filtros de cartucho Preguntas frecuentes
¿Cuál es la diferencia entre micras nominales y absolutas?
Una clasificación nominal en micras significa que el filtro captura entre 60% y 90% de partículas del tamaño nominal. Una clasificación absoluta en micras significa que el filtro elimina casi todas las partículas de ese tamaño, normalmente 99% o más.
¿Pueden utilizarse los filtros de cartucho como sustitutos directos de los elementos filtrantes Pall o Parker?
Sí, los filtros de cartucho pueden suministrarse a menudo como recambios dimensionalmente equivalentes para elementos filtrantes Pall o Parker. La sustitución debe coincidir con la interfaz de la carcasa, la clasificación en micras, el tipo de medio filtrante y la configuración de la junta para garantizar un ajuste y un rendimiento de filtración adecuados.
¿Cómo sé cuándo hay que cambiar un filtro de cartucho?
Controle la presión diferencial a través del alojamiento. Cuando la presión disminuya, se alcance el límite de cambio del sistema o el caudal empiece a disminuir, deberá sustituirse el cartucho.
¿Ofrece Pullner muestras gratuitas para su evaluación?
Sí, Pullner Filter ofrece muestras gratuitas para pruebas, lo que permite a los ingenieros confirmar la compatibilidad y el rendimiento de filtración antes de realizar pedidos más grandes.
