En sistemas de filtración industrial, Una membrana inadecuada puede reducir la estabilidad del proceso y acortar la vida útil del filtro. Muchos equipos siguen seleccionando las opciones de filtrado en función del micraje y el precio, a pesar de que la compatibilidad química suele determinar si un filtro de membrana se mantiene estable durante el servicio.
Conocer los tipos de membrana ayuda a los equipos a eliminar opciones incompatibles antes de las pruebas y a reducir el campo a un grupo más pequeño para su evaluación. Las pruebas físicas siguen determinando la idoneidad final, pero una selección más rigurosa de los materiales proporciona al método un punto de partida más racional.
Saber cómo responden el politetrafluoroetileno (PTFE) y el fluoruro de polivinilideno (PVDF) en condiciones de funcionamiento reduce los retrasos en la validación y disminuye el riesgo de fallos prematuros.

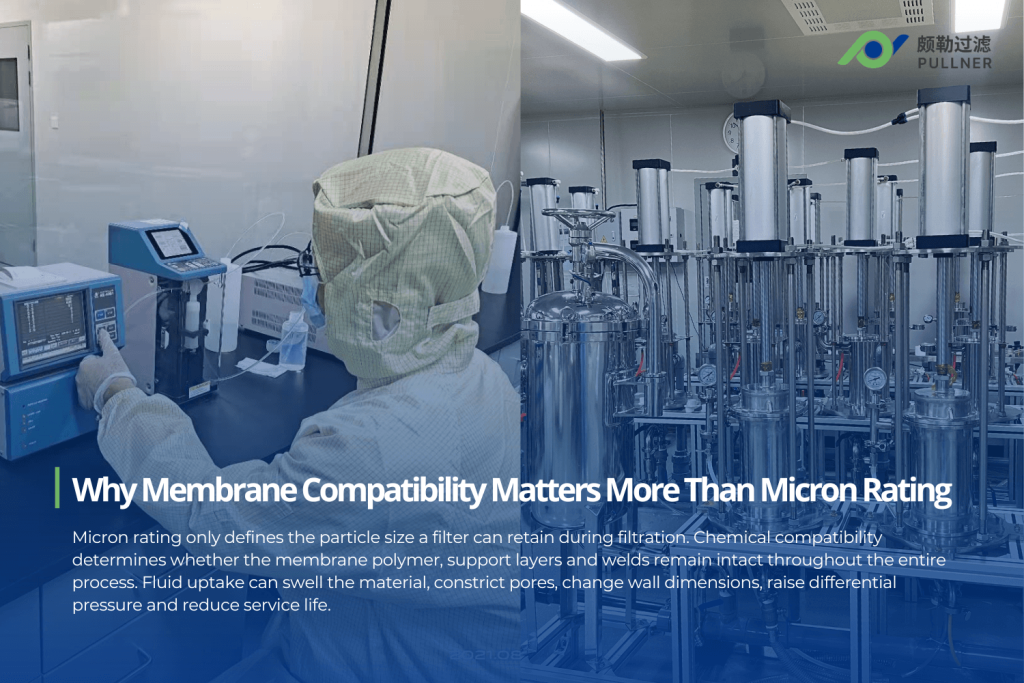

Por qué la compatibilidad de las membranas es más importante que la clasificación en micras
La clasificación en micras define el tamaño de las partículas que un filtro puede retener durante la filtración. La compatibilidad química es un plan de éxito mucho más amplio que determina si el membrana polímero, las capas de soporte y las soldaduras permanecen intactas durante todo el proceso.
La absorción de fluidos puede hinchar el material, contraer los poros, modificar las dimensiones de las paredes, aumentar la presión diferencial y reducir la vida útil. Un ataque químico puede romper las cadenas de polímeros, debilitar la estructura y crear grietas que no superen las pruebas de integridad.
La lixiviación crea un riesgo diferente. Un disolvente, un ácido o una base pueden arrastrar sustancias extraíbles a la solución del proceso, aunque el flujo siga pareciendo normal. La compatibilidad real depende de la concentración, la temperatura, el pH y el tiempo de contacto en todo el conjunto húmedo.
Cómo leer una tabla de compatibilidad de membranas filtrantes
Una tabla de compatibilidad química asigna a la membrana una clasificación como compatible, compatibilidad limitada, incompatible o sin datos. Cada entrada refleja el comportamiento esperado del filtro durante la filtración, no una simple química de pasa-no pasa.
Compatibilidad limitada significa que el polímero puede tolerar un producto químico o disolvente específico sólo dentro de un estrecho margen operativo. La gravedad de la exposición depende de la concentración, la temperatura y el tiempo de contacto, por lo que una solución diluida puede seguir siendo compatible durante una recirculación corta, pero fallar durante una retención estática más larga.
La mayoría de las tablas de compatibilidad publicadas proporcionan una referencia inicial, no una decisión de liberación. Los proveedores suelen elaborar los valores de las tablas a partir de exposiciones cortas y monofásicas cerca de las condiciones ambientales, a menudo a plena concentración y sin presión diferencial real.
Los equipos de ingeniería deben eliminar los emparejamientos de CI y, a continuación, probar las combinaciones de CL para comprobar el cambio de masa, la retención de poros y los extraíbles. Las clasificaciones C siguen requiriendo la verificación del proceso en todo el conjunto de materiales húmedos antes de la compra a granel.
Los materiales de las membranas y sus perfiles de compatibilidad
Cada polímero responde de forma diferente a la exposición a disolventes, a la fuerza de los ácidos y al ataque de las bases porque la química de la resina y la energía de la superficie determinan la interacción de los fluidos. Los compradores y especificadores que estudian cada perfil pueden aplicar la guía con mayor precisión y elegir PES o PVDF para la aplicación.
El siguiente cuadro resume cada membrana las propiedades básicas del tipo y su amplia aplicación se ajustan a las especificaciones de producto de Pullner.
| Tipo de membrana | Rango de pH | Estado de la superficie | Notas generales de compatibilidad | Aplicaciones típicas | Recomendación |
|---|---|---|---|---|---|
| PSE | 1-14 | Hidrófilo | Amplia compatibilidad química; sin aglutinantes ni tensioactivos | Acuosos, farmacéuticos, biológicos, UPW, bebidas | Análisis de fluidos específicos mediante una muestra gratuita |
| PTFE (hidrófobo) PFL | 1-14 | Hidrófobo | Excelente resistencia a la corrosión, la oxidación y los disolventes orgánicos | Productos químicos agresivos, disolventes, ácidos | Prehumedecido para uso acuoso; prueba mediante muestra gratuita |
| PTFE (hidrófilo) PFLH / CPFLH | 1-14 | Hidrófilo | Misma amplia resistencia que el PTFE hidrófobo; no requiere humectación previa | Procesos acuosos y con disolventes, productos químicos para electrónica y galvanoplastia | Pruébelo con una muestra gratuita |
| PVDF | Amplia compatibilidad química | Hidrófobo | Amplia compatibilidad química; resistencia a altas temperaturas y a la oxidación | Ácidos, álcalis, disolventes orgánicos y productos biológicos | Prehumedecido para uso acuoso; prueba mediante muestra gratuita |
| PVDFH | Amplia compatibilidad química | Hidrófilo | Misma resistencia que el PVDF; no requiere prehumectación | Biológicos, vacunas, medios de cultivo, líquidos farmacéuticos ácidos | Pruébelo con una muestra gratuita |
| Nylon PN | Servicio acuoso | Hidrófilo | Naturalmente hidrófilo; normas de limpieza GMP y Farmacopea | Acuosas, preparados farmacéuticos, agua de proceso | Pruébelo con una muestra gratuita |
| PFA | 1-14 | Hidrófilo | Estructura perfluorada; sin aditivos ni adhesivos; máxima resistencia a la corrosión a temperaturas elevadas | Semiconductores, microelectrónica, ácidos y disolventes altamente corrosivos | Especialmente diseñado para semiconductores. Pruébelo con una muestra gratuita. |
| Fibra de vidrio PLGF / GFH | Amplia compatibilidad química | Filtro de profundidad | Elevada porosidad; gran capacidad de retención de la suciedad; amplia tolerancia a los disolventes | Prefiltración de flujos con alto contenido en coloides, grasas y partículas; filtración de gases de escape | Utilizar membrana de grado de esterilización; probar mediante muestra gratuita |
| PP WPP / CMPW | Amplia compatibilidad química | Ligeramente hidrófobo | Amplia compatibilidad química en muchos sistemas acuosos y disolventes; sin adhesivos; estructura de poros en gradiente | Lodos CMP, flujos con alto contenido en sólidos, amplio servicio químico | Prueba de disolventes específicos mediante una muestra gratuita |
| PBT | Especialista | Medios especializados | Soporta 120°C de funcionamiento continuo; 4 bar de presión diferencial máxima | Disolventes de hidrocarburos aromáticos a temperaturas elevadas | Uso exclusivo por especialistas; prueba mediante muestra gratuita |
| GPF | 1-14 | Hidrófobo | Amplia compatibilidad química; precisión de filtración absoluta de 0,003 µm; fiable en condiciones secas y húmedas | Filtración de gas de alta eficiencia, filtración de ventilación | Pruébelo con una muestra gratuita |
Descargo de responsabilidad: Pullner recomienda pruebas de condiciones de proceso para todas las selecciones de membranas. Solicite una muestra gratuita o póngase en contacto con el equipo técnico de Pullner para confirmar la compatibilidad con sus fluidos y parámetros de funcionamiento específicos.
PES: Filtración acuosa, biológica y de líquidos de alta pureza
PES es la membrana preferida para el procesamiento acuoso y el servicio biológico porque se produce como un medio hidrófilo para estas aplicaciones. Su construcción sin aglutinantes mantiene bajos los extraíbles y sus poros asimétricos permiten un alto flujo en un amplio rango de pH.
La esterilización farmacéutica utiliza PES y la producción biológica favorece el polímero. Agua de grado electrónico y filtración de bebidas ajustarse al material. Los disolventes orgánicos agresivos pueden acercarse a los límites de compatibilidad del PES, por lo que los equipos deben verificar la exposición con los datos del proveedor y una muestra.
La línea de Pullner es exigente farmacéutica, Las membranas PES están diseñadas para aplicaciones de esterilización, biotecnología, electrónica y agua de gran pureza en las que la estabilidad del proceso y el control de la retención son importantes. Cada configuración de PES está dirigida a un entorno de procesamiento distinto, lo que permite a los compradores adaptar la estructura de la membrana a los requisitos de esterilización, los objetivos de pureza del agua o el control preciso de los lodos.
- HFPS: Sirve como plataforma de esterilización para productos farmacéuticos y biológicos con una estructura de poros de gradiente asimétrico.
- DHPS: Un PES de doble capa que resiste 50 ciclos SIP/autoclave.
- ULPS: Proporciona un flujo de difusión bajo para la retención de bacterias biotecnológicas críticas.
- EPS: Admite agua de proceso de grado electrónico y UPW, enjuagada con agua de 18 MΩ.
- WPS: Maneja la filtración terminal UPW a 0,02 µm y puede sustituir a la ultrafiltración.
- CMPS2: Cubre la filtración de precisión de fluidos de pulido CMP de 0,05 a 1,2 µm.
PTFE: la mayor resistencia química para disolventes y ácidos agresivos
El PTFE ofrece una de las mayores resistencias químicas, ya que la química del fluoropolímero resiste el ataque de ácidos concentrados y muchos disolventes orgánicos. La membrana se comporta bien en servicios oxidantes, por lo que los equipos suelen seleccionar el producto para líneas químicas de semiconductores y aplicaciones de filtración de gases.
El PTFE estándar es hidrófobo, por lo que el servicio acuoso suele requerir una humectación previa antes de la puesta en marcha. Ese comportamiento superficial puede elevar la presión inicial y alterar el flujo inicial a través del dispositivo. El PTFE hidrófilo puede superar esa barrera de humectación, mantener la misma tolerancia a los disolventes y eliminar el paso de prehumectación.
La selección del proceso depende de la composición del fluido y de la fase dominante. Los compradores deberían recomendar calidades hidrófobas para el servicio con disolventes, y elegir calidades hidrófilas cuando el agua sea el factor determinante del proceso.
La línea de PTFE de Pullner se adapta a aplicaciones agresivas de procesamiento químico y electrónica de alta pureza en las que la estabilidad de la membrana y el comportamiento de humectación afectan directamente al control del proceso.
- PFL: Maneja la filtración hidrófoba de PTFE para productos químicos agresivos y disolventes a través de pH 1-14.
- PFLH: Proporciona PTFE hidrófilo con la misma resistencia y sin necesidad de prehumectación.
- GPF: Permite la filtración de gases de alta eficacia a 0,003 µm absolutos.
- CPFL: Cubre electrónica, filtración química y baños galvánicos a 0,02-10 µm.
- CPFLH: Añade una versión hidrófila de CPFL para servicio acuoso.
- PRFF: Para la filtración de terminales fotorresistentes en la fabricación de semiconductores y pantallas a 0,02-10 µm.
- PFA: Utiliza un cuerpo perfluorado sin adhesivos ni aditivos para ácidos y disolventes corrosivos a temperaturas elevadas.
PVDF: Baja adsorción de proteínas con amplia resistencia química
El PVDF combina una gran resistencia a los líquidos agresivos con la opción de grados hidrófilos de baja adsorción de proteínas, útiles cuando la pérdida de proteínas reduciría el rendimiento o alteraría los resultados analíticos.
Los fluidos biológicos y las corrientes de proceso sensibles se benefician porque pasa más producto activo a través de la membrana en lugar de adherirse al medio. El PVDF hidrófobo resiste la humectación por agua, por lo que la puesta en marcha puede requerir un acondicionamiento adicional y una presión inicial más alta.
El PVDF hidrófilo se humedece rápidamente en sistemas acuosos, lo que simplifica la preparación de líneas para vacunas, medios de cultivo y líquidos farmacéuticos ácidos.
La exposición a disolventes aún necesita confirmación porque las familias de ésteres y otras químicas reactivas pueden cambiar la respuesta de la membrana en condiciones reales de proceso, por lo que una muestra de banco sigue siendo un buen paso de control.
La línea de PVDF de Pullner es idónea para los procesos biológicos en los que tanto el control de la adsorción como la estabilidad química son importantes.
- PVDF: Maneja el servicio hidrófobo con amplia compatibilidad química, además de resistencia a altas temperaturas y a la oxidación.
- PVDFH: ofrece una variante hidrófila con la misma resistencia química y sin paso previo de humectación.
- PDF: se dirige a la baja adsorción de proteínas en medios de cultivo, reactivos biológicos, vacunas estériles y líquidos ácidos.
Nylon: Naturalmente hidrófilo para la filtración de disolventes acuosos y polares
El nailon es una membrana hidrófila con una estructura de poros uniforme que soporta una presión diferencial baja y un flujo estable en servicio acuoso y con disolventes polares. Su fácil humectación con agua y alcohol hace de este medio una opción práctica para la filtración de agua de proceso y líquidos en general.
Los equipos utilizan el nailon en el agua de procesos farmacéuticos, la filtración de laboratorio y el servicio de fotorresistencia en la fabricación de semiconductores. La mayor unión a proteínas limita la recuperación de biomoléculas valiosas, por lo que los compradores no deben considerar el nailon como la primera opción para flujos de productos biológicos sensibles. Las comprobaciones de muestras en banco siguen confirmando la idoneidad del disolvente.
La línea de nylon de Pullner sirve para aplicaciones reguladas de procesado acuoso y fotorresistencia de semiconductores en las que los estándares de limpieza y el control de retención son importantes.
- PN: se adapta a la filtración de grado de esterilización para líquidos acuosos y de procesos farmacéuticos según las normas de limpieza de las GMP y la farmacopea.
- PRFN: tiene como objetivo la filtración de terminales fotorresistentes en la fabricación de pantallas semiconductoras.
Fibra de vidrio, polipropileno y materiales especiales
La fibra de vidrio funciona como prefiltro de profundidad para líquidos con alto contenido en coloides y flujos cargados de grasa, y luego protege el elemento final con una amplia resistencia a los disolventes y un fuerte rendimiento de retención de la suciedad. El polipropileno ofrece una amplia compatibilidad y favorece la distribución estable de partículas en el servicio de lodos.
El poliéster PBT resiste las corrientes aromáticas calientes que pueden deformar los medios más blandos. Los equipos deben realizar pruebas antes de su uso con una fuerte exposición orgánica o sales de cloruro, ya que ambos pueden alterar el comportamiento de la membrana en las condiciones del proceso.
La línea especializada de Pullner admite aplicaciones exigentes de líquidos y gases. La gama se adapta a procesos en los que la carga de sólidos, la amplia exposición química o las temperaturas elevadas pueden superar los límites prácticos de los medios de membrana estándar.
- GFH: Cubre la filtración de partículas de gases de ventilación.
- WPP: Utiliza un bobinado totalmente de polipropileno con gran capacidad de retención de la suciedad y amplia compatibilidad.
- CMPW: Controla la filtración de lodos CMP interceptando las partículas de gran tamaño sin desprendimiento de fibras.
- PBT: Filtración de hidrocarburos aromáticos a 120°C con una presión diferencial máxima de 4 bares.
Cómo aplicar la tabla de compatibilidad de membranas filtrantes a su fluido de proceso
Empiece por el fluido de proceso, la concentración de trabajo y la temperatura de funcionamiento. A continuación, compruebe la tabla de compatibilidad de filtros para la membrana seleccionada, marque cualquier clasificación limitada o incompatible y trate sólo las combinaciones aceptables como candidatas tras las pruebas en condiciones reales.
Una clasificación limitada no siempre descarta su uso. Muchos conjuntos de datos sobre la compatibilidad de los filtros proceden de la exposición a disolventes a plena potencia a temperatura ambiente, por lo que las condiciones de servicio diluidas pueden modificar los resultados. El calor puede cambiar el comportamiento de la membrana, por lo que las condiciones de funcionamiento deben guiar la decisión.
Revise todos los fluidos que llegan a la membrana, incluidos limpiadores, esterilizantes y tampones. Una buena revisión del filtro de compatibilidad debe abarcar todo el perfil de contacto, especialmente cuando la compatibilidad de la membrana PES forma parte de la selección.
Compatibilidad de juntas, tapas y carcasas
La selección de la membrana sólo cubre una superficie mojada dentro de un cartucho. El fluido del proceso entra en contacto con las juntas, las tapas de los extremos, las juntas tóricas y el cuerpo de la carcasa, por lo que el ajuste químico depende del conjunto completo.
La silicona se adapta a muchos sistemas sanitarios y el EPDM a menudo a productos químicos de base acuosa. BUNA-N y Viton sirven para diferentes condiciones de aceite o disolvente, por lo que la elección de la junta debe seguir la química del fluido, la temperatura y el tiempo de exposición. La construcción de la tapa y el núcleo debe coincidir con la especificación de la membrana para evitar desajustes en la estructura del cartucho.
Pullner utiliza la soldadura térmica sin adhesivo en todas las piezas, por lo que la química del adhesivo no entra en la decisión de compatibilidad. Los modelos estándar utilizan polipropileno soldado térmicamente. Para servicios a temperaturas más altas se puede utilizar PVDF, y hay disponibles tapas de nylon para requisitos específicos.
Pullner ofrece los siguientes servicios de conexión y opciones de alojamiento.
- Estilos de conexión: Pullner ofrece configuraciones DOE, 222 con junta tórica, 222 con aleta, 226 con junta tórica y 226 con aleta para adaptarse al alojamiento y evitar la derivación.
- Compatibilidad con la vivienda: Los cartuchos Pullner sustituyen a las carcasas estándar de Pall, Cuno/3M, Sartorius, Millipore y Meissner en tamaños de 63 mm, 83 mm y 130 mm de diámetro exterior.
Cuando la tabla de compatibilidad no es suficiente: Pruebe antes de comprometerse
Una tabla de compatibilidad de filtros refleja pruebas controladas de disolventes en condiciones estándar. Los procesos reales añaden cambios de concentración, calor, tiempo de contacto y química de limpieza, por lo que las tablas por sí solas no pueden predecir todos los efectos en la producción.
Una adecuada filtro de compatibilidad La prueba debe confirmar dimensiones estables, sellos intactos, bajos extraíbles y un comportamiento de flujo que coincida con la línea de base previa a la exposición. Los equipos deben realizar la prueba antes de la compra total cuando el riesgo del proceso sea alto.
Con más de 20 años de experiencia en filtración industrial y más de 4.000 elementos de membrana producidos diariamente en más de 30 líneas de producción, Filtro Pullner apoya a los equipos desde la selección hasta la validación proporcionando muestras gratuitas, y los clientes corren con los gastos de envío.
Cada cartucho pasa una prueba de integridad 100% antes de la entrega y las unidades UPW llegan enjuagadas con agua de 18 MΩ. Su laboratorio interno con certificación ISO 9001 apoya la evaluación de compatibilidad con análisis de tamaño de poro PMI, verificación SEM y pruebas ICP-MS, proporcionando documentación más allá de lo que la mayoría de los proveedores pueden ofrecer.
Contacto Filtro Pullner para revisar las condiciones de su proceso y confirmar el cartucho adecuado para su sistema.
Tabla de compatibilidad de membranas filtrantes Preguntas frecuentes
¿Cuál es la membrana filtrante más resistente a los productos químicos?
El PTFE ofrece la mayor resistencia química a ácidos, disolventes y agentes oxidantes. El PVDF proporciona una gran resistencia y añade una superficie de menor unión para aplicaciones sensibles a las proteínas.
¿Puede una membrana tratar fluidos acuosos y fluidos con disolventes?
El PTFE hidrófilo y el PVDF hidrófilo pueden trabajar con fluidos acuosos y con disolventes sin necesidad de prehumectación. Las versiones hidrófobas requieren prehumectación para el servicio con base acuosa, lo que añade un paso adicional al proceso.
¿Cómo afecta la temperatura a la compatibilidad?
La mayoría de los datos de compatibilidad proceden de pruebas realizadas entre 68 y 77 °F. Las temperaturas más altas aceleran las interacciones químicas y pueden cambiar el comportamiento de la membrana.
¿Qué membranas tienen los extraíbles más bajos?
Los extraíbles pueden contaminar el filtrado o afectar a los resultados analíticos. Las construcciones de PTFE, PVDF y PES sin aglutinantes ni tensioactivos son las que producen menos extraíbles.
