الفلتر الغشائي: فيمَ يستخدم؟

عندما تتذبذب جودة التغذية وتفشل المعالجة التقليدية في تلبية أهداف التفريغ أو النقاء الأكثر إحكامًا، توفر المرشحات الغشائية حاجزًا مضغوطًا وموثوقًا - يحتفظ بالجسيمات والكائنات الدقيقة والأنواع الذائبة في حجم مسام متحكم فيه.

تزداد مخاطر الامتثال حيث تعمل المنشآت على تشديد حدود التصريف وأهداف إعادة الاستخدام بدلاً من الاعتماد على المياه التي يتم تصريفها مرة واحدة. المرشحات الغشائية لمعالجة المياه مساعدة المنشآت على استقرار العمليات الحساسة ودعم أهداف إعادة الاستخدام ومتطلبات النقاء العالي من خلال حاجز أكثر موثوقية ضد الملوثات الدقيقة.

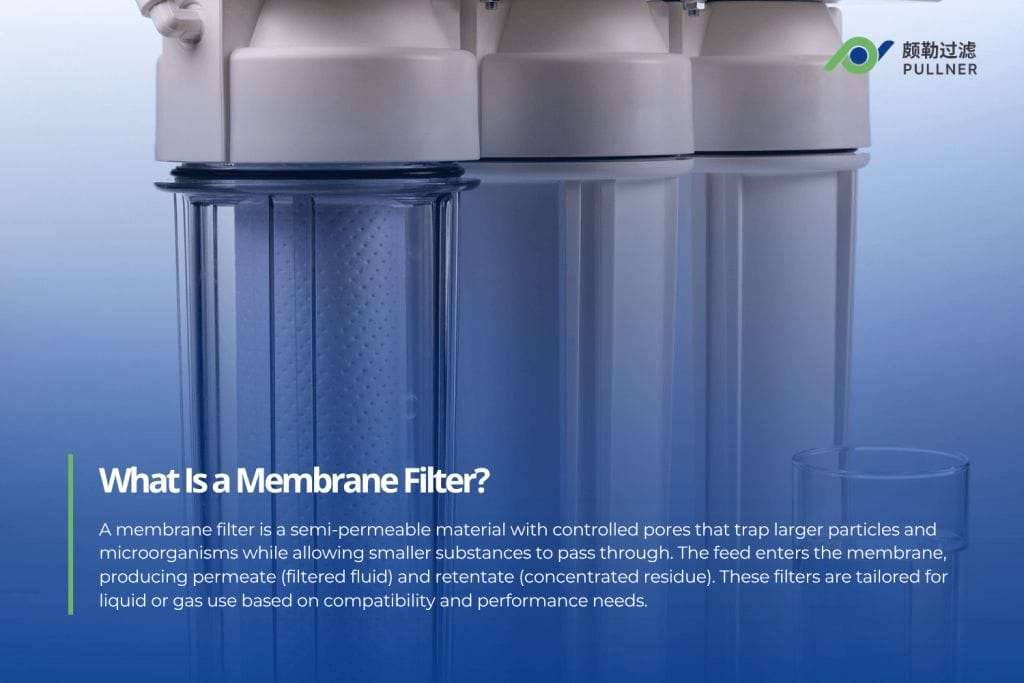

ما هو الفلتر الغشائي؟

المرشح الغشائي عبارة عن وسيط دقيق المسام وشبه نافذ ذو حجم مسام متحكم به يحتفظ بالجسيمات والكائنات الدقيقة الأكبر من تصنيفه. تمر الجسيمات الأصغر والأنواع الذائبة عبر السطح كمرشح.

في طريقة الترشيح الغشائي، تكون التغذية هي السائل الوارد، والناتج المتخلل هو المنتج المرشح الذي يمر عبر الغشاء. والمتبقي هو التيار المركز الذي يبقى على جانب الغشاء.

الغشاء فلاتر لمعالجة المياه يمكن تصميمها للخدمة السائلة أو الغازية، مع اختيار البوليمر وبنية المسام المطابقة للتوافق الكيميائي وحدود درجة الحرارة والأداء المطلوب في البيئات الصناعية أو المختبرية.

كيف يعمل الترشيح الغشائي

يخلق الضغط أو التفريغ فرق ضغط عبر الغشاء، يُعرف باسم الضغط عبر الغشاء (TMP)، مما يؤدي إلى عملية الترشيح. في المرشح الغشائي، يحدث الفصل السطحي لأن الجسيمات الأكبر من حجم المسام المقدرة تبقى على سطح الغشاء بدلاً من الانتقال إلى وسائط المرشح السميكة العميقة.

العديد من المرشحات الغشائية لمعالجة المياه ذات تصنيف مطلق، مما يعني أن المرشح يتم اختباره للاحتفاظ بنسبة عالية جدًا من الجسيمات عند التصنيف المذكور في ظل ظروف محددة. في الترشيح الغشائي الأدق، مثل الترشيح الفائق والترشيح النانوي، غالبًا ما يتم تحديد الفصل عن طريق قطع الوزن الجزيئي بدلًا من حجم المسام فقط.

يصف MWCO احتباس المذاب كدالة للوزن الجزيئي. تقوم عملية التدفق المتقاطع بمسح سطح الغشاء، ولكن الترشيح المسدود يوجه كل التدفق مباشرة إلى المرشح. أثناء الترشيح، تتراكم المواد المرفوضة بالقرب من سطح الغشاء.

يزيد استقطاب التركيز من المقاومة ويقلل من تدفق النفاذية قبل أن يبدأ التلوث غير القابل للانعكاس. وللتحكم في ذلك، يستخدم المشغلون النبض العكسي الدوري أو الغسيل العكسي، مما يعكس تدفق الترشيح النظيف لإزاحة الرواسب السطحية واستعادة الأداء دون تفكيك يدوي.

ما الغرض من استخدام المرشح الغشائي؟

يقوم المرشح الغشائي بتحويل تيارات التغذية غير المستقرة والمحملة بالملوثات إلى مخرجات خاضعة للتحكم ومتوافقة مع المواصفات. يحتفظ الحاجز بالجسيمات الدقيقة والكائنات الحية الدقيقة، ثم يحد من الأنواع الذائبة المختارة في تطبيقات العمليات والمرافق الحرجة.

إزالة الجسيمات العالقة والعكارة

يزيل غشاء المرشح المواد الصلبة العالقة والمواد الغروية والجسيمات الدقيقة التي غالبًا ما تتركها المصافي التقليدية أو وسائط العمق. تعمل هذه الخطوة على تحسين النقاء وتقليل التباين في تيار التغذية.

من خلال الاحتفاظ بالمواد على السطح، يحمي نظام الترشيح المعدات النهائية من التلوث والتآكل وفقدان الضغط:

• المضخات
• المبادلات الحرارية
• أسرة راتنج
• غشاء التناضح العكسي

يتم اختيار حجم مسام الغشاء المتحكم فيه لمطابقة حجم الجسيمات المتوقعة في التيار الوارد. تعمل المعالجة المسبقة على تحسين جودة المياه قبل بدء مراحل الفصل الأضيق. كمعالجة مسبقة، تعمل الوحدة على استقرار معدل التدفق وتدعم أوقات تشغيل أطول في أنظمة الترشيح الغشائي اللاحقة.

المكافحة الميكروبيولوجية والتعقيم

تُستخدم الأغشية ذات المسام من 0.2 إلى 0.45 ميكرون للتحكم الميكروبيولوجي لأن معظم البكتيريا وخلايا الخميرة تتجاوز حجم الفتحة. يحتفظ الغشاء شبه المنفذ بالخلايا أثناء مرور السائل عبر الغشاء.

في خدمة السوائل المعقمة، يزيل الحاجز الخلايا القابلة للحياة من الماء أو المحاليل الكيميائية دون التعرض للحرارة، مما يحمي البروتينات ويحافظ على المكونات النشطة الحساسة. يضع المشغلون جهاز التعقيم خرطوشة في آخر موضع للمعالجة قبل التعبئة أو التعبئة لمنع التلوث في المصب.

بالنسبة لخطوط الهواء المعقمة، تعمل الوسائط الكارهة للماء من الدرجة الغازية كحاجز ميكروبي نهائي قبل دخول الغاز المضغوط إلى الخزانات أو معدات النقل.

فصل الأنواع الذائبة والمنخفضة الوزن الجزيئي

الترشيح الفائق هو الحاجز الأول الأكثر إحكاماً ويزيل الفيروسات والجزيئات العضوية الكبيرة التي تتركها مراحل المعالجة الأوسع نطاقاً. الترشيح النانوي أكثر إحكامًا من الترشيح الفائق، ويزيل المواد العضوية الذائبة بالإضافة إلى أيونات الصلابة متعددة التكافؤ مثل الكالسيوم أو المغنيسيوم.

يعتبر التناضح العكسي (RO) هو الحاجز الأكثر إحكامًا من بين الثلاثة وهو يقوم بفصل الأملاح بالإضافة إلى معظم الجزيئات منخفضة الوزن الجزيئي. على المستوى الجزيئي، يتبع الفصل الغشائي حجم المسام أو قطع الوزن الجزيئي بدلاً من حجم الجسيمات المرئية. وتستخدم المحطات هذا التحكم لإزالة المعادن والتليين والتركيز وإزالة السلفونات المشبعة بالفلور أو المبيدات الحشرية.

تركيز المنتج وتجزئته

في فصل الغشاء، تبقى البروتينات أو الإنزيمات القيمة على جانب تيار التغذية من غشاء الترشيح أثناء مرور الماء والأنواع الأصغر المذابة. يحمي التشغيل بدرجة حرارة منخفضة المواد البيولوجية أو المواد الوسيطة الصيدلانية الحساسة من التلف الحراري أثناء التركيز.

يمكن لنظام الغشاء الذي تم تكوينه بشكل صحيح رفع قوة المنتج دون تبخر، والحفاظ على النشاط وتقليل الفقد المرتبط بالحرارة. مع قطع الوزن الجزيئي الصحيح، يمكن لتكنولوجيا الأغشية تجزئة تيار واحد إلى مخرجات منفصلة بتركيبات مختلفة.

يمكن أن ينتقل كل جزء إلى الاسترداد أو المعالجة، مما يمنح المشغلين تحكمًا أكثر إحكامًا في المعالجة النهائية وقيمة المنتج.

أنواع المرشحات الغشائية واستخداماتها النموذجية

يتم اختيار أنواع مختلفة من المرشحات الغشائية بناءً على حجم الجسيمات والملوثات المستهدفة، ثم يتم تنقيحها حسب مادة الغشاء لظروف عملية محددة. ويحدد الاختيار احتياجات الترشيح ويحدد مكان عمل كل مرشح في بيئات المعالجة المختلفة.

حسب حجم المسام / نطاق الفصل

يتم تجميع أنواع الأغشية حسب ضيق الفصل لأن حجم مسام الغشاء يحدد ما يمكن أن يحتفظ به كل حاجز داخل نظام الترشيح. يعمل الترشيح الدقيق في نطاق 0.1-10 ميكرون تقريبًا ويزيل الجسيمات والكائنات الدقيقة مثل الخميرة أو البكتيريا، مما يدعم التنقية أو المعالجة المسبقة.

يكون الترشيح الفائق أكثر إحكاماً ويحتفظ بالجزيئات الكبيرة أو الغرويات، بما في ذلك البروتينات والفيروسات، إلى جانب المواد العضوية الأخرى ذات الوزن الجزيئي العالي. أما الترشيح النانوي فيحجز الأيونات الأكبر حجماً والعديد من الجزيئات العضوية لإزالة المعادن جزئياً وتقليل الملوثات، مما يحسن جودة المياه.

أغشية التناضح العكسي هي الفئة الأكثر إحكامًا في هذه المجموعة، حيث توفر رفضًا عاليًا جدًا للأملاح الذائبة والعديد من الملوثات النزرة لتحلية المياه والإنتاج عالي النقاء عبر متطلبات الترشيح المختلفة.

حسب وسائط الترشيح والمواد

يتحكم اختيار البوليمر الأساسي في التوافق الكيميائي، وتحمل درجات الحرارة، والمواد القابلة للاستخراج في أنواع مختلفة من المرشحات الغشائية.

يتم تجميع الوسائط الشائعة هنا حسب استخدامات المعالجة، مما يوضح أين تدخل المرشحات الغشائية في الخدمة بناءً على متطلبات التشغيل بدلاً من العلامة التجارية للمنتج.

• استرات السليلوز المختلطة (MCE): مرشحات غشاء MCE عالية المسامية وسريعة التبليل، وهي شائعة في التحليل الميكروبيولوجي، ومراقبة الهواء، والترشيح المختبري الذي يتطلب احتباسًا قويًا للبكتيريا.
• أسيتات السليلوز: إن البنية المحبة للماء وانخفاض ارتباط البروتين تجعل أسيتات السليلوز مناسبة للسوائل البيولوجية أو محاليل الإنزيمات عندما يكون استرداد البروتين مهمًا.
• نايلون: تجعل البنية المحبة للماء والتوافق الواسع مع المذيبات من مرشحات غشاء النايلون شائعة في تحضير عينات HPLC، والترشيح الإلكتروني، والترشيح النهائي للمحاليل العضوية أو المائية.
• PVDF: المقاومة الكيميائية والمواد القابلة للاستخراج المنخفضة تجعل وسائط غشاء PVDF المحبة للماء مفيدة في الحد من العبء الحيوي الصيدلاني وتعقيم السوائل البيولوجية ومياه الصرف الصحي أو مياه البحر المختارة.
• PTFE: الأشكال الكارهة للماء والكارهة للماء تجعل وسائط غشاء PTFE مناسبة للمذيبات العدوانية والأحماض القوية. غالبًا ما تتطلب تيارات الغاز والظروف المسببة للتآكل هذه المادة.
• PES و PP: تدعم مرشحات غشاء PES خدمة السوائل المعقمة عالية التدفق. يناسب غشاء PP خطوط المشروبات الأكثر دفئًا وترشيح الأغذية أو المستحضرات الصيدلانية لأن البوليمر يوفر قابلية منخفضة للاستخراج.

الترشيح الغشائي المطلق مقابل الترشيح الغشائي الاسمي

يستخدم الترشيح الاسمي وسائط من نوع العمق تلتقط الجسيمات أثناء تحرك الماء عبر مسار داخلي متعرج.

يدعم الالتصاق الاحتفاظ داخل الهيكل، لذلك تظل الإزالة تقريبية وتتغير مع التدفق والضغط وحمل الملوثات. وتستخدم أنظمة المياه الوسائط الاسمية كمرشحات مسبقة اقتصادية قبل المراحل الأكثر إحكامًا.

يستخدم الترشيح المطلق وسائط سطحية ذات مسام مضبوطة تحتفظ بالجسيمات الكبيرة في ظل ظروف اختبار محددة.

يبقى الاحتفاظ متوقعا عند التصنيف المعلن، لذلك يضع المشغلون الأغشية المطلقة في نقاط التحكم النهائية قبل التعبئة أو التعبئة المعقمة. في ترشيح المياه في المختبرات، تبلل أغشية استرات السليلوز المختلطة أو أغشية MCE بسرعة وتدعم الاحتفاظ البكتيري القوي.

مزايا استخدام المرشحات الغشائية

تعمل المرشحات الغشائية على تحسين معالجة المياه عن طريق إنشاء حاجز متحكم فيه داخل نظام مدمج. تناسب حلول الأغشية المختلفة التطبيقات المختلفة وتوفر المرشحات إنتاجًا مستقرًا مع انخفاض الطلب الكيميائي عبر العديد من ظروف المعالجة.

الاحتفاظ المضبوط والمتوقع

يتم اختبار الأغشية ذات التصنيف المطلق للاحتفاظ بـ 99.91 تيرابايت أو أكثر من الجسيمات المستهدفة عند حجم المسام المحدد في ظل ظروف محددة. تمنح هذه القدرة على التنبؤ فرق ضمان الجودة والتحقق من الصحة حاجزًا موثقًا يمكن الدفاع عنه للتعبئة المعقمة وتوقيع الامتثال وسجلات التحكم في التغيير.

التعقيم والسلامة الميكروبيولوجية

تزيل أغشية التعقيم المعتمدة البكتيريا والعديد من الفيروسات من السوائل الصيدلانية والمشروبات ومياه المعالجة دون التعرض للحرارة. يحمي التعقيم البارد البروتينات والمكونات النشطة والتركيبات الحساسة التي قد تؤدي المعالجة الحرارية إلى تدهورها، مع الحفاظ على التحكم في الميكروبات في موضع المعالجة النهائية قبل التعبئة أو التعبئة.

ويحمي نهج الحاجز نفسه خطوط المياه المعبأة والمشروبات من مسببات الأمراض مثل الكريبتوسبوريديوم والجيارديا، حيث يمكن أن يؤدي حدث تلوث واحد إلى سحب المنتج بالكامل.

بصمة مدمجة مع طلب أقل على المواد الكيميائية

تقوم وسائط الغشاء الرقيقة بتعبئة مساحة سطح نشطة عالية في مبيت صغير، مما يقلل من متطلبات مساحة المحطة مقارنة بقطارات المعالجة التقليدية. يقلل الفصل الفيزيائي على سطح الغشاء أيضًا من الاعتماد على مواد التخثر والندف مما يقلل من حجم الحمأة ويقلل من معالجة المواد الكيميائية ويبسط التخلص من النفايات.

جودة نفاذية مستقرة من خلال تنوع التغذية

تحافظ المسام التي يتم التحكم فيها على إنتاج ثابت حتى عندما تتغير تركيبة مياه التغذية - وهي ميزة حاسمة في أنظمة إعادة الاستخدام وتطبيقات المياه السطحية والعمليات الصناعية حيث تتقلب جودة التغذية. تقوم أنظمة التحكم في الضغط والمراقبة الآلية بتتبع ضغط الغشاء الناقل في الوقت الحقيقي، مما يؤدي إلى التنظيف في الوقت المناسب بدلاً من جدول زمني ثابت.

أوقات تشغيل أطول من خلال الغسيل العكسي

يعمل النبض العكسي الدوري أو الغسيل العكسي على عكس تدفق الترشيح لإزاحة الترسبات السطحية واستعادة التدفق دون تفكيك يدوي أو إيقاف تشغيل النظام. في تكوينات التدفق المتقاطع، يقلل المسح السطحي المستمر من تكوين الكعكة بشكل أكبر، مما يدعم تحميل المواد الصلبة الأعلى ويطيل عمر خدمة العنصر بين دورات التنظيف الكاملة.

وبالاقتران مع أتمتة الغسيل العكسي، يدعم هذا الأمر التشغيل المستمر على مدار الساعة طوال أيام الأسبوع مع الحد الأدنى من وقت التوقف المخطط له - وهو عامل مهم للمنشآت التي تعمل على مدار الساعة في الإنتاج.

التكامل المرن والتوافق مع التعديل التحديثي

تعمل وحدات الأغشية المثبتة على زلاجات على تبسيط التركيب وتقليل العمل في الموقع للمباني الجديدة. بالنسبة للمحطات القائمة، غالبًا ما تتطابق أبعاد الخرطوشة والمبيت القياسية مع التخطيطات الحالية، مما يسمح بالترقيات إلى الترشيح الغشائي الأدق - بما في ذلك الترشيح بالغشاء الدقيق - بما في ذلك الترشيح بالغازات فائقة الدقة أو الترشيح بالغازات غير المتجددة أو التناضح العكسي - دون إعادة تصميم النظام بالكامل أو إيقاف التشغيل الممتد.

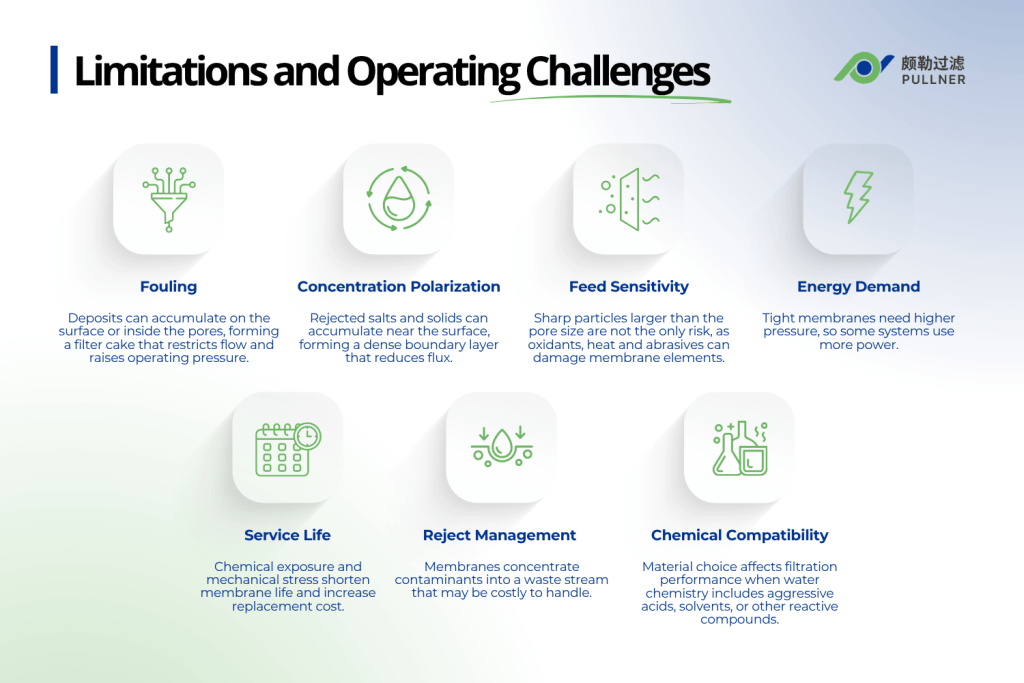

القيود وتحديات التشغيل

تعمل أنظمة الأغشية على تحسين الفصل، ولكن معالجة المياه لا تزال تنطوي على مفاضلات. تشكل ظروف العملية التكلفة وعمر الخدمة واحتياجات الصيانة عبر تطبيقات الترشيح المختلفة. واختيار المواد مهم لأن المرشحات مصنوعة لمواد كيميائية وحدود تشغيل محددة.

• التلويث: يمكن أن تتراكم الترسبات على السطح أو داخل المسام، مما يشكل كعكة مرشح تقيد التدفق وترفع ضغط التشغيل.
• استقطاب التركيز: يمكن أن تتراكم الأملاح والمواد الصلبة المرفوضة بالقرب من السطح، مما يشكل طبقة حدية كثيفة تقلل من التدفق.
• حساسية التغذية: الجسيمات الحادة الأكبر من حجم المسام ليست الخطر الوحيد، حيث يمكن أن تتسبب المؤكسدات والحرارة والمواد الكاشطة في تلف عناصر الغشاء.
• الطلب على الطاقة: تحتاج الأغشية الضيقة إلى ضغط أعلى، لذلك تستخدم بعض الأنظمة طاقة أكبر.
• عمر الخدمة: يؤدي التعرض للمواد الكيميائية والإجهاد الميكانيكي إلى تقصير عمر الغشاء وزيادة تكاليف الاستبدال.
• إدارة الرفض: تقوم الأغشية بتركيز الملوثات في مجرى نفايات قد يكون التعامل معها مكلفاً.
• التوافق الكيميائي: يؤثر اختيار المواد على أداء الترشيح عندما تشتمل كيمياء المياه على أحماض أو مذيبات أو مركبات تفاعلية أخرى.

كيف تختار المرشح الغشائي المناسب لاستخدامك

اختر مرشح الغشاء المناسب من خلال البدء بهدف العملية. حدد ما إذا كنت بحاجة إلى نفاذية أنظف أو منتج محتجز، ثم طابق حجم المسام أو قطع الوزن الجزيئي مع هذه النتيجة.

تحقق من وسائط الغشاء، ونمط الخرطوشة، وتصميم المبيت مقابل كيمياء السوائل، ودرجة حرارة التشغيل، ومخاطر التلوث، وطريقة التنظيف. المرشح الذي يناسب العملية يحافظ على التدفق المستقر، ويفي بأهداف الجودة، ويتجنب الفشل المبكر في الإنتاج اليومي.

بولنر فلتر بولنر يجلب أكثر من 20 عامًا من التصنيع الخبرة في الترشيح الصناعي. وهي توفر حلول الخراطيش والمبيتات، من الخراطيش الغشائية والخراطيش المطوية إلى علب من الفولاذ المقاوم للصدأ. وتشمل مجموعتها خيارات التدفق العالي، والتصاميم ذات التدفق العالي، والتصاميم ذات الأوتار والتصاميم المصهورة، وكلها تخضع لإدارة الجودة ISO 9001 مع اختبار المصنع 100%.

ويساعد فريق بولنر الهندسي الشركات على اختيار الحل المناسب من خلال مطابقة كيمياء المعالجة والتصنيف الميكروني وحدود التشغيل مع التطبيق. ويوفر الفريق ما يصل إلى خرطوشتين مجانًا - يغطي العملاء تكاليف الشحن - حتى تتمكن الفرق من التحقق من أداء الغشاء في ظل ظروف عملية حقيقية قبل الالتزام بالشراء الكامل.

الاتصال بفلتر بولنر لمراجعة متطلبات المعالجة الخاصة بك وطلب عرض أسعار للمرشح الغشائي المناسب أو حل المبيت المناسب.

الأسئلة الشائعة حول مرشح الغشاء

كم مرة يجب استبدال الفلاتر الغشائية الصناعية؟

يعتمد الاستبدال على معدل التلوث، وليس على فترة استبدال محددة. وغالبًا ما تتبع المحطات الضغط التفاضلي أو انخفاض التدفق أو نتائج اختبار السلامة لتحديد متى يلزم الاستبدال. يساعد الاستبدال القائم على الحالة على إطالة عمر الخدمة وحماية جودة المنتج.

هل يمكن دمج الترشيح بالغشاء مع تقنيات تنقية أخرى؟

نعم، غالبًا ما تجمع المحطات بين الترشيح الغشائي والتبادل الأيوني أو الكربون المنشط. وتضيف أنظمة أخرى التطهير بالأشعة فوق البنفسجية أو الأكسدة المتقدمة. وتساعد مرحلة الغشاء على ثبات جودة التغذية، بحيث تعمل المعدات النهائية بشكل أكثر اتساقًا وتحتاج إلى صيانة أقل تواترًا.

هل المرشحات الغشائية مناسبة للتعديل التحديثي في الأنظمة الحالية؟

في كثير من الحالات، نعم. يمكن أن تتطابق أبعاد الخرطوشة والمبيت في كثير من الأحيان مع التخطيطات الحالية أو تعمل مع تغييرات طفيفة في الأنابيب. يمكن للمحطات الترقية إلى ترشيح غشائي أدق دون إعادة تصميم كامل أو إغلاق طويل.
