كيف يعمل غشاء التناضح العكسي؟

تعود خسائر أداء غشاء التناضح العكسي - ارتفاع الضغط التفاضلي، وانخفاض التدفق، والاستبدال المبكر - دائمًا ما تعود إلى القرارات التي تم اتخاذها قبل اختيار الغشاء أو تركيبه. إن فهم كيفية عمل أغشية التناضح العكسي في الواقع هو الأساس لتجنب تلك الإخفاقات.

التناضح العكسي هو عملية غشائية مدفوعة بالضغط تزيل المواد الصلبة الذائبة الكلية (TDS) والمعادن الثقيلة من المياه الصناعية بشكل موثوق. يقلل التناضح العكسي من البكتيريا والفيروسات، ولهذا السبب يستخدم إنتاج الأدوية وتصنيع الإلكترونيات هذه العملية عندما تؤثر نقاوة المياه بشكل مباشر على الإنتاجية أو الامتثال.

وتعتمد خدمة مياه تغذية الغلايات وإعادة استخدام المياه على أداء التناضح العكسي، لأن أغشية التناضح العكسي الحديثة توفر استردادًا عاليًا مع انخفاض الطلب على الطاقة. وتحمي المعالجة المسبقة الفعالة، بما في ذلك ترشيح الرواسب وترشيح الكربون، غشاء التناضح العكسي من التلوث والقشور، مما يحافظ على استقرار إنتاج المحطة طوال فترة الخدمة.

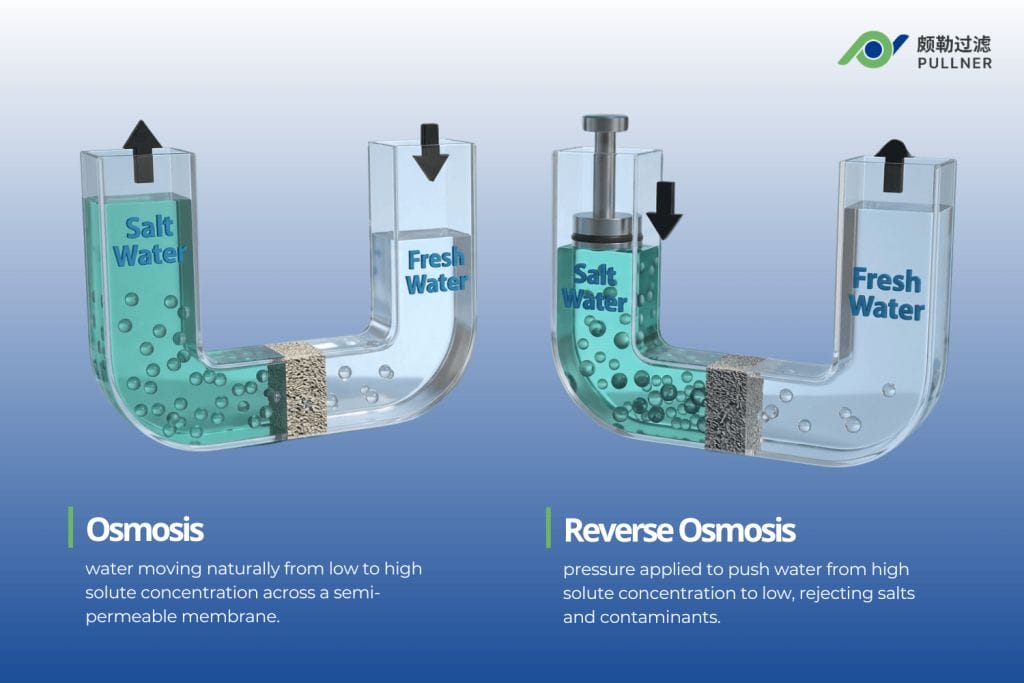

التناضح مقابل التناضح العكسي: ما الفرق بينهما؟

الغشاء شبه النفاذية هو حاجز يسمح بمرور جزيئات الماء ولكنه يمنع معظم الجزيئات الذائبة الأملاح في مياه المصدر. عندما تجلس المياه ذات الملوحة المنخفضة بجانب المياه ذات الملوحة الأعلى، يدفع التناضح التدفق نحو الجانب الأكثر تركيزًا.

يقيد الغشاء شبه النفاذية المواد الصلبة الذائبة بينما يسمح للماء بالمرور، وبالتالي فإن تدرج التركيز يحدد الاتجاه الذي يتحرك فيه التدفق الصافي. ومع تحوّل الماء، يتزايد الضغط حتى تتوازن الإمكانات الكيميائية ويتزايد الضغط الأسموزي عبر الغشاء. تستخدم أنظمة تنقية المياه الصناعية هذا السلوك لإدارة جودة المياه.

ويبدأ التناضح العكسي عندما يتجاوز الضغط المطبق على الجانب عالي المواد الموزونة عالية الكثافة الضغط التناضحي الطبيعي داخل نظام التناضح العكسي. وتحت التدفق العكسي، يدفع غشاء التناضح العكسي الماء نحو الجانب الأنظف.

تظل معظم الأملاح والملوثات الذائبة في الجانب المضغوط، لذا فإن غشاء التناضح العكسي تنتج نفاذية مع انخفاض كبير في المواد الصلبة الصلبة الذائبة لمعالجة المياه الصناعية. على سبيل المثال، يمكن أن تدخل مياه الآبار إلى مرحلة التناضح العكسي عند عدة أشرطة من الضغط، ثم تخرج كمياه منخفضة التوصيل لاستخدامها في تغذية الغلايات.

العامل	التناضح	التناضح العكسي
اتجاه التدفق	ينتقل الماء من تركيز مذاب أقل إلى تركيز مذاب أعلى	ينتقل الماء من تركيز مذاب أعلى إلى تركيز مذاب أقل
مصدر الضغط	الضغط الأسموزي الطبيعي يدفع الحركة	الضغط الخارجي يدفع الحركة
دور الغشاء	غشاء شبه نافذ يسمح بمرور الماء ويحد من الأملاح الذائبة	غشاء شبه نافذ يسمح بمرور الماء من خلاله ويطرد معظم الأملاح الذائبة
فصل الملوثات	يكون الفصل محدودًا لأن التدفق يتبع تدرج التركيز الطبيعي	الفصل قوي لأن الضغط يجبر الماء على المرور عبر الغشاء
الأغراض الصناعية	يفسر الحركة الطبيعية عبر الغشاء	إنتاج مياه ذات نسبة منخفضة من المواد الصلبة منخفضة الصوديوم للاستخدام في العمليات
مثال على ذلك	يتحرك الماء نحو الجانب الأكثر تركيزاً من الغشاء	يؤدي تطبيق 10 إلى 15 بار من الضغط على المياه قليلة الملوحة إلى دفع الماء عبر الغشاء وترك معظم الأملاح الذائبة خلفه

داخل غشاء التناضح العكسي: المواد والهيكل

داخل غشاء التناضح العكسي، يستخدم المصنعون غشاءً مركبًا رقيقًا من الأغشية مع طبقة دعم قوية من البوليستر، وطبقة دعم مسامية، وطبقة رقيقة جدًا من البولي أميد. يقوم المصنعون بتشكيل هذه الطبقات في عناصر ملفوفة حلزونية لزيادة مساحة الغشاء النشط إلى أقصى حد في مساحة مدمجة.

بناء مركب الأغشية الرقيقة (TFC)

يستخدم غشاء التناضح العكسي الصناعي غشاءً مركبًا رقيقًا ذا طبقات متميزة تتحكم في النقل والفصل. وتمنح دعامة البوليستر الهيكل ثباتاً ميكانيكياً للهيكل أثناء عمل التناضح العكسي.

توفر دعامة البولي سلفون المسامية الدقيقة مسار تدفق منخفض المقاومة، مما يتيح للماء التحرك عبر الهيكل تحت الضغط. وعلى السطح، يقوم غشاء بولي أميد دون الميكرون برفض الأملاح الذائبة ويتحكم في أداء الفصل. يصل سمك الطبقة الخلفية إلى مئات الميكرونات، ولكن تظل طبقة الدعم أرق بكثير للحفاظ على كفاءة التدفق.

تجمع بنية التناضح العكسي الطبقي بين الرفض القوي والإنتاجية العملية في معالجة المياه الصناعية. يمكن لحاجز البولي أميد أن يقلل من تركيز الأيونات الأحادية التكافؤ ويحافظ على جودة المياه المستقرة تحت الضغط.

وتوازن كيمياء البولي أميد بين النفاذية والانتقائية، لكن الكلور الحر يمكن أن يتلف سطح الغشاء. يقوم المصنعون بضبط الشحنة أو القابلية للماء لتحسين مقاومة القاذورات عبر ظروف مياه المصدر المتغيرة.

تصميم عنصر الجرح الحلزوني

تستخدم العناصر الصناعية أغشية TFC مرتبة كأوراق مسطحة داخل مبيت مدمج. وتحتوي كل ورقة على صفحتين غشائيتين مختومتين من ثلاثة جوانب، مع وجود فاصل نفاذية بينهما لإنشاء قناة داخلية.

توضع فواصل تغذية بلاستيكية بين الأوراق المتجاورة ويلتف التجميع بإحكام حول أنبوب مثقوب. ويساعد الغلاف الخارجي المصنوع من الألياف الزجاجية أو البلاستيك العنصر على تحمل الضغط داخل أنظمة التناضح العكسي الصناعية.

عند المدخل، يدخل ماء التغذية إلى العنصر تحت الضغط ويتحرك على طول قنوات التخلل من أحد الطرفين إلى الطرف الآخر. وبينما يتدفق الماء عبر السطح، يمر الماء من خلال غشاء إلى قنوات متخللة ويتحرك بشكل حلزوني إلى الداخل نحو الأنبوب المركزي.

تقوم الوحدة بتجميع المياه المعالجة هناك، بينما يخرج المرفوض (المحلول الملحي) بشكل منفصل. المساحة النشطة العالية والأبعاد القياسية تجعل التصميم شائعاً في المنشآت الكبيرة.

كيف يقوم غشاء التناضح العكسي بفصل الملوثات

وداخل طبقة البولي أميد الكثيفة، يذوب الماء في الغشاء، ثم ينتشر من خلاله قبل أن يخرج على شكل نفاذية. يمكن للغشاء أن يزيل الشوائب من الماء لأن معظم الأملاح والمعادن الذائبة لديها حركة منخفضة أو تفاعلات شحنة غير مواتية. وتبقى المواد العضوية والكائنات الدقيقة الأكبر حجماً على جانب التغذية.

آلية الفصل على المستوى الجزيئي

في عملية التناضح العكسي، تتصرف طبقة البولي أميد النشطة مثل مصفوفة بوليمر كثيفة بدلاً من شاشة مفتوحة ذات مسام عابرة. وتحت الضغط، يتخلل الماء الغشاء عندما يذوب في سطح البوليمر على جانب التغذية.

ثم يقود البوليمر الانتشار عبر الغشاء، وتخرج النفاذية على جانب الضغط المنخفض. يستخدم المهندسون هذا النموذج لشرح كيفية عمل التناضح العكسي على المستوى الجزيئي. تُظهر الأيونات المائية والأنواع العضوية الأكبر حجمًا قابلية ذوبان منخفضة جدًا في مصفوفة البولي أميد، لذلك تظل حركتها أبطأ بكثير من انتقال الماء.

تتفاعل المواد المذابة المشحونة مع كيمياء السطح، مما يحد من المرور ويساعد على فصل الشوائب عن الماء. ونتيجة لذلك، يقوم الغشاء برفض الأملاح الذائبة والمعادن الثقيلة والعديد من المركبات العضوية قبل دخولها إلى المتخلل. وتصف الفرق الفنية هذه النتيجة بأنها فصل بالتناضح العكسي بدلاً من الفرز البسيط.

التيارات المتخللة والمركزة

في نظام المياه بالتناضح العكسي، يدخل الماء كتيار تغذية يحمل المواد الصلبة الذائبة والملوثات الأخرى. وتحت الضغط، يعبر جزء من هذا التدفق الطبقة النشطة ويصبح متخللًا، والذي يجمعه المشغلون كمياه تناضح عكسي منخفضة المواد الصلبة الذائبة.

ويبقى الجزء المتبقي على جانب التغذية، حيث تستمر الملوثات من الماء في التراكم. على طول العنصر، يظل الانقسام مستمراً، وبالتالي يتشكل التدفق المعالج والمركز في وقت واحد.

وكلما زاد طول القناة، يزداد التيار غير المتخلل قوة ويخرج كمحلول ملحي أو متبقي. يقيس المشغلون نسبة رفض الملح كنسبة مئوية تمت إزالتها، ثم يراجعون الموصلية المتخللة أو TDS للتأكد من جودة المياه المنتجة.

يقارن معدل الاسترداد تدفق النفاذية مع تدفق المدخل ويوضح مدى كفاءة استخدام الوحدة لإمدادات المياه. وبمرور الوقت، تساعد هذه القراءات المحطات على مطابقة الإنتاج مع احتياجات معالجة المياه المحددة وتحديد حالة الغشاء المتدهورة.

تصميم التدفق المتقاطع: كيف يحد التناضح العكسي من التلوث

يحافظ التدفق المتقاطع على تحرك السائل بشكل موازٍ لوجه الغشاء بدلاً من دفع كل السوائل تقريباً بشكل مستقيم عبر الوسائط. في الخدمة المسدودة، تتراكم المواد الصلبة بسرعة على السطح وترتفع المقاومة بسرعة.

في عملية التناضح العكسي، يساعد القص في الواجهة البينية على كنس المادة العالقة قبل أن تتشكل كعكة كثيفة. وتقلل الحركة نفسها من تراكم التركيز بالقرب من الغشاء، وبالتالي فإن النظام يبطئ من التلوث ويدعم الفصل الأكثر ثباتًا عبر المنطقة النشطة.

يقوم المهندسون بضبط سرعة القناة وهندسة الفواصل والتدريج للحفاظ على هيدروليكيات مستقرة على طول السفينة. يمكن أن يؤدي ارتفاع الاسترداد إلى تحسين كفاءة استخدام المياه، ولكن ارتفاع ملوحة السطح يزيد من خطر التلوث.

ولهذا السبب، توازن أنظمة التناضح العكسي الصناعية بين الاسترداد وانخفاض الضغط وفترات التنظيف. يحافظ التصميم الهيدروليكي السليم على التدفق المستقر، ويحد من تكوين القشور، ويطيل عمر خدمة العنصر.

معلمات التشغيل التي تجعل الغشاء يعمل

يعتمد أداء RO على الضغط المطبق ودرجة الحرارة وملوحة مياه التغذية وظروف التدفق. التحكم المستقر مهم لأن هذه المتغيرات تتحكم في تدفق النفاذية ورفض الملح والطلب على الطاقة ومعدلات تلوث سطح الغشاء أو معدلات التقشر.

الضغط والتدفق

الضغط عبر الغشاء هو الضغط الفعال الفرق بين جانبي ماء التغذية والمتخلل. يحسبه المهندسون من متوسط ضغط جانب التغذية مطروحًا منه ضغط المتخلل.

يجب أن يتجاوز الضغط المطبق القوى الأسموزية لدفع الماء عبر غشاء شبه نافذ. يزيد الضغط الفعال الأعلى من تدفق النفاذية ضمن حدود تصميم الغشاء. يحدد المصممون التدفق المستهدف من نوع الغشاء، وجودة مياه التغذية، ومعدلات التلوث المتوقعة.

يعتبر التدفق المتخلل أساسيًا في تحديد حجم الغشاء وتقييم المحطة. يقلل الضغط المنخفض من الإنتاج وكفاءة ترشيح المياه بالتناضح العكسي.

يمكن أن يؤدي الضغط المفرط إلى ضغط غشاء التناضح العكسي وتقليل النفاذية وزيادة استخدام الطاقة وتلف المكونات النهائية. يحافظ التشغيل ضمن النطاق الموصى به على ناتج المياه المعالجة وعمر الغشاء.

درجة الحرارة وكيمياء المياه

ومع ارتفاع درجة حرارة الماء، تنخفض اللزوجة، ويصبح بوليمر غشاء التناضح العكسي أكثر نفاذية. وبالتالي، يتدفق الماء بشكل أسرع، مما يزيد من تدفق النفاذية عند نفس الضغط المطبق.

يستخدم المشغلون درجات حرارة مرجعية قياسية، غالبًا ما تكون 77 درجة فهرنهايت، لتصحيح قراءات التدفق وتمييز القاذورات الحقيقية عن التأثيرات الحرارية البسيطة. يؤدي تجاوز درجة الحرارة القصوى المسموح بها إلى تسريع شيخوخة الغشاء أو المخاطرة بحدوث تلف في أنظمة التناضح العكسي الصناعية.

يزيد ارتفاع المواد الصلبة الصلبة الصلبة في مياه التغذية من الضغط الأسموزي، مما يقلل من القوة الدافعة الصافية للنفاذ ويتطلب ضغط مضخة أعلى للحفاظ على التدفق. وتؤثر أيونات الصلابة والباريوم والسترونتيوم والسيليكا والمواد العضوية على مخاطر التحجيم والتلوث.

تقوم المحطات بضبط جرعات مضادات الإغراق، والأس الهيدروجيني، والتليين، والحمل العضوي للتحكم في هذه التأثيرات. مثل عمليات معالجة المياه المساعدة في حماية أداء النظام والحفاظ على جودة إخراج المياه مع الحفاظ على فترات التنظيف معقولة.

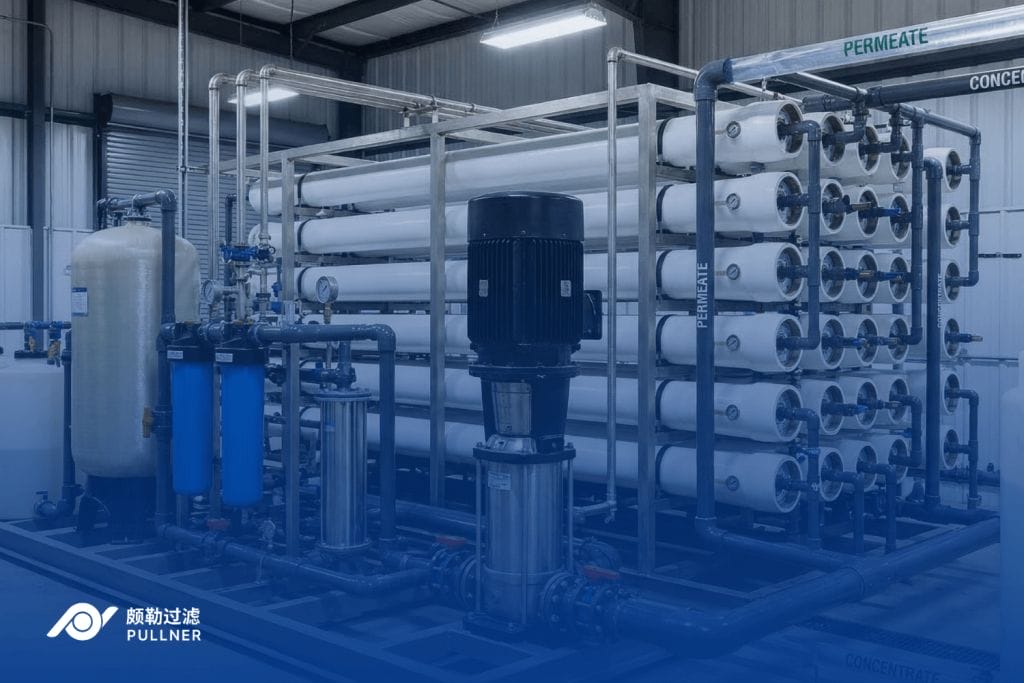

المعالجة المسبقة: حماية غشاء التناضح العكسي في المنشآت الصناعية

طبقة البولي أميد فائقة الدقة في غشاء RO حساسة للغاية للتلوث من المواد الصلبة العالقة أو الغرويات أو المواد العضوية أو الأغشية الحيوية الرقيقة.

يمكن أن يؤدي التعرض للكلور الحر والمواد المؤكسدة الأخرى إلى تلف السطح. ويؤدي عدم كفاية المعالجة المسبقة إلى زيادة الضغط التفاضلي بسرعة، ويقلل من التدفق، ويفرض المزيد من التنظيف المتكرر أو الاستبدال المبكر للغشاء.

وتشمل خطوات المعالجة المسبقة الترشيح متعدد الوسائط أو الترشيح بالخرطوشة لخفض مؤشر كثافة الطمي، والكربون المنشط أو إزالة الكلور الكيميائي لإزالة المواد المؤكسدة، والتليين، وتحديد جرعات مضادات السوائل أو التحكم في الأس الهيدروجيني للحد من أملاح التقشر.

يمكن تطبيق الترشيح الدقيق أو الترشيح الفائق على مياه التغذية عالية العكارة أو النشطة بيولوجيًا. تحمي خطوات المعالجة المسبقة هذه معًا غشاء التناضح العكسي وتحافظ على التدفق وتقلل من تكرار التنظيف وتدعم التشغيل المستقر في المنشآت الصناعية.

التلوُّث والقشور والتنظيف: استكشاف أخطاء أغشية التناضح العكسي وإصلاحها

يقلل التلوث والترسبات القشرية من أداء التناضح العكسي بمرور الوقت. يمكن أن يقلل الغشاء الحيوي الرقيق من التدفق، أو يزيد من انخفاض الضغط، أو يقلل من جودة النفاذية. يعمل التنظيف الكيميائي المستهدف، إلى جانب التشغيل ضمن حدود التصميم، على استعادة الإنتاج ودعم أداء أكثر استقرارًا على المدى الطويل.

آليات التلوث الشائعة

يبدأ التلوث عندما تترسب المواد الصلبة أو الغرويات على سطح الغشاء. يمكن أن تشكل المواد العضوية من الزيوت أو المواد الدبالية أو المواد البيولوجية أغشية عنيدة على سطح الغشاء، في حين أن النمو الميكروبي يمكن أن يشكل أغشية حيوية في ظل ظروف غنية بالمغذيات.

يحدث التحجيم عندما تترسب الأملاح من الماء العسر أو مصادر المياه الصعبة الأخرى. غالبًا ما تجمع تطبيقات المياه السطحية وإعادة الاستخدام بين آليات متعددة في نفس القطار. تكشف بيانات المحطة عن المشكلة السائدة بمرور الوقت. يقلل معظم القاذورات من التدفق الطبيعي للنفاذية عند نفس الضغط ودرجة الحرارة.

غالبًا ما ترفع ترسبات الجسيمات والغشاء الحيوي الرقيق الضغط التفاضلي عبر الوعاء، بينما يمكن أن يؤدي الترسبات القشرية الشديدة إلى إضعاف الرفض وزيادة التوصيل النفاذي. يمكن للفرق التي تستخدم بيانات الاتجاهات تحديد السبب والتخطيط لخطوات التنظيف وحماية التشغيل المستقر.

التنظيف والصيانة

تقوم المحطات بتنظيف قطارات التناضح العكسي في مكانها باستخدام مواد كيميائية مطابقة للقاذورات. تعمل المنظفات ذات الأس الهيدروجيني المنخفض على إذابة القشور المعدنية، بينما تزيل الخلطات ذات الأس الهيدروجيني المرتفع الرواسب العضوية أو الأغشية الحيوية الرقيقة.

العلاجات المعتمدة يجب أن يكون متوافقًا مع الغشاء، حيث أن الأغشية مصممة لحدود التعرض الكيميائي المحددة. يقوم المشغلون بعزل القطار، وتعميم محلول ساخن بضغط منخفض، والسماح بوقت نقع، وشطفه بالكامل قبل استئناف الخدمة.

تقوم المحطات بتشغيل التنظيف عندما ينخفض التدفق الطبيعي أو يرتفع الضغط التفاضلي عن الحدود الموضوعة. يمكن أن تشير الموصلية المتخللة إلى انخفاض الفصل. تعتمد قوة التنظيف على كيمياء التغذية واحتياجات معالجة المياه الخاصة بالمحطة.

تبقى فرق الصيانة ضمن حدود الموردين بالنسبة للأس الهيدروجيني ودرجة الحرارة ووقت التلامس والتدفق. يساعد تاريخ التنظيف الموثق على تحديد ثغرات المعالجة المسبقة وتحسين فترات التنظيف المستقبلية.

اعتبارات التصميم الصناعي: من النظرية إلى النباتات الحقيقية

يطبق المهندسون تقنية التناضح العكسي لمطابقة نوع العنصر مع ملوحة التغذية وضغط التشغيل والتدفق المستهدف. تستخدم أنظمة المياه المالحة عادةً عناصر ذات ضغط منخفض، في حين أن تطبيقات مياه البحر تتطلب بناء أقوى وهوامش تشغيل أكثر صرامة.

تحدد متطلبات جودة المنتج شكل التصميم. قد يناسب القطار أحادي المسار الاستخدام العام للمعالجة، ولكن غالبًا ما يُفضل الترتيب ثنائي المسار لنظام مياه الشرب أو إمدادات الغلايات عالية النقاء. تعتمد أهداف الاسترداد على حدود التحجيم وكيمياء مياه المصدر.

يتحقق المشغلون من الأداء باستخدام بيانات التدفق والضغط والتوصيل من خطوط التغذية والتخلل والمركزات. تُظهر هذه القراءات الاسترداد وانخفاض الضغط ورفض الملح في الوقت الفعلي.

تساعد المقارنات التاريخية الفرق على تحديد القاذورات أو الاختلالات الهيدروليكية في وقت مبكر. تدعم مراجعة البيانات التحكم في المواد الكيميائية وجداول التنظيف وتغييرات نقطة الضبط التي تحافظ على استقرار إنتاج المحطة من النفاذية في ظل ظروف ثابتة.

لماذا فهم الغشاء مهم

يواجه المشغلون الصناعيون ضغطًا مستمرًا للحفاظ على جودة المياه المستقرة، والتحكم في تكاليف التشغيل، وتجنب التوقف غير المخطط له عبر أصول المعالجة. إن فهم سلوك الغشاء عبر التناضح والضغط والتلوث والمعالجة المسبقة يساعد المشغلين على تفسير بيانات المحطة بدقة وحل مشاكل الأداء بسرعة أكبر.

مستلزمات تصفية بولنر خراطيش المعالجة المسبقة بالتناضح العكسي, بما في ذلك عناصر المرشحات ذات التدفق العالي والمطوية والغشائية، التي تتوافق مع كيمياء المعالجة وظروف التشغيل، مدعومة بإدارة الجودة ISO 9001 واختبار المصنع 100%. يوفر مختبرهم الداخلي تحليل المسام PMI، والتحقق من SEM بدقة 3 نانومتر، واختبار ICP-MS، وتقديم الوثائق التي تدعم التحكم في التغيير ومراجعات التحقق من الصحة.

يوفر فريق بولنر الهندسي ما يصل إلى خرطوشتين مجاناً - يغطي العملاء تكاليف الشحن - حتى تتمكن الفرق من التحقق من أداء المعالجة المسبقة قبل الالتزام بالشراء الكامل. الاتصال بفلتر بولنر لمراجعة متطلبات المعالجة المسبقة أو المعالجة بالتناضح العكسي الخاصة بك وطلب استشارة بشأن تكوين الخرطوشة الأنسب.

الأسئلة الشائعة حول كيفية عمل غشاء التناضح العكسي

ما هي المدة التي تدوم فيها أغشية التناضح العكسي الصناعية عادةً قبل الاستبدال؟

تدوم أغشية التناضح العكسي الصناعية من ثلاث إلى سبع سنوات. ويعتمد العمر الافتراضي على جودة مياه التغذية وفعالية المعالجة المسبقة وظروف التشغيل وفعالية المراقبة والتنظيف لإدارة القاذورات والقشور.

هل يمكن لأغشية التناضح العكسي إزالة جميع الكائنات الحية الدقيقة، بما في ذلك الفيروسات، من مياه العمليات الصناعية؟

تحقق أغشية التناضح العكسي رفضًا عاليًا للبكتيريا والعديد من الفيروسات بسبب بنيتها الكثيفة، ولكنها غير معتمدة كحواجز تعقيم. وغالبًا ما تجمع التطبيقات الحرجة بين التناضح العكسي مع التطهير أو مرشح غشائي نهائي 0.2 ميكرومتر لضمان التحكم في الميكروبات.

ما الفرق بين أغشية التناضح العكسي للمياه المالحة وأغشية التناضح العكسي لمياه البحر؟

تناسب أغشية التناضح العكسي قليلة الملوحة وتعمل بضغوط معتدلة. وتتعامل أغشية التناضح العكسي لمياه البحر مع المواد الصلبة الذائبة الأعلى بكثير، وتتطلب ضغوطًا أعلى، ولها خصائص مختلفة لتدفق النفاذية واستهلاك الطاقة.
