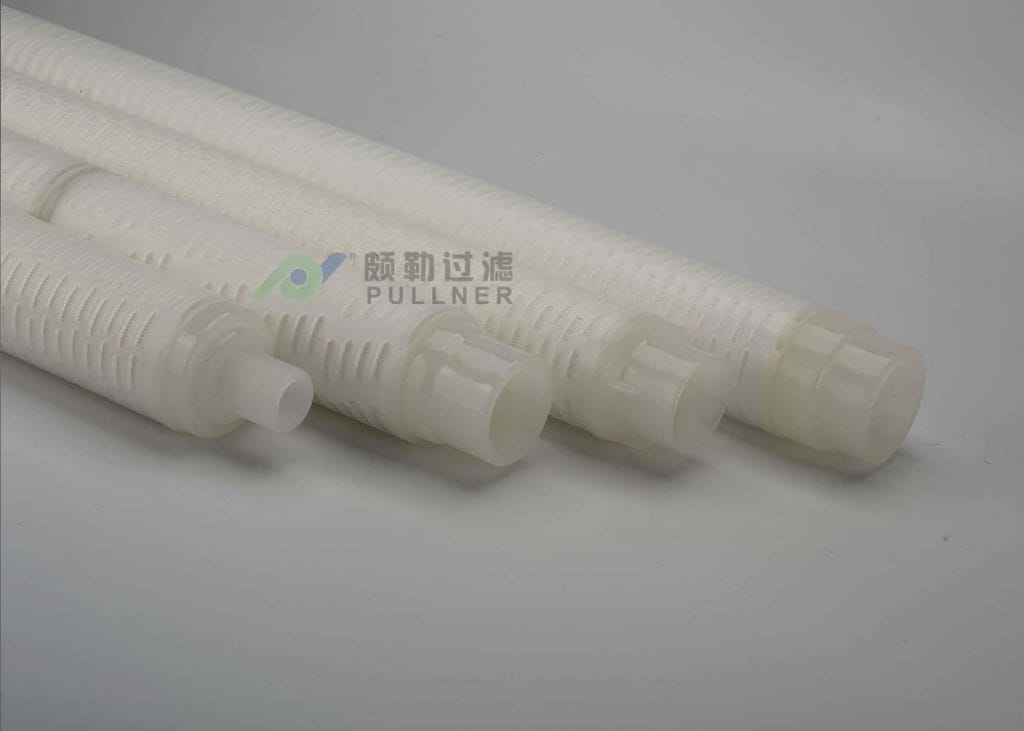

PHFZ Cartucho filtrante plisado para pulido de condensados
El cartucho filtrante plisado de la serie PHFZ es un tipo de Cartucho filtrante plisado que puede lavarse repetidamente. Todo se forma mediante soldadura en caliente, sin contaminación secundaria ni desprendimiento de medios.
Está especialmente diseñado para el tratamiento refinado de condensados de centrales eléctricas. De acuerdo con la forma de la estructura se puede dividir en PHFZ-I (7 secciones), PHFZ-II(4+3) y PHFZ-II(3+1) tres tipos de productos, el tipo PHFZ-II(4+3) cartucho de filtro es de 40 “y 30” soldada, es un diámetro total de 69 esqueleto del producto.
- Caudal
- 500 GPM
- Clasificación Micron
- 5, 10, 25 μm
- Temperatura máxima
- hasta 80°C
Parámetros de funcionamiento
| Temperatura máxima | 85℃ |
| Presión diferencial máxima | 3,0 bar a 65℃ |
| Área de filtrado | 6.5 m² |
| Caudal | 3,5-4,5 m³/h (diseño) 3,9 m³/h (recomendado) |
| Calidad del agua de entrada | < 2000 ppb |
Demanda de agua y aire de contralavado: a una presión de contralavado de 1,36-2,1 bares, cada cartucho requiere 0,45-0,65 m³/h de agua y 3,4-5 m³/h de aire para lograr una limpieza eficaz.
Para una unidad supercrítica de 600MW, se recomienda un cartucho de 70" de 4µm; para una unidad supercrítica de 1000MW, un cartucho de 70" de 1µm. Para la puesta en servicio se recomienda un cartucho de 10µm.
Materiales de construcción
| Medio filtrante | Polipropileno |
| Núcleo / Carcasa / Tapas | Polipropileno reforzado |
Generación de energía: Pulido de condensados, tratamiento del agua de refrigeración del estator y flujos de agua de centrales eléctricas relacionados.
Ejemplo: PHFZ PP 0500 70 III Z2 W
| Serie | Material | Micron | Longitud | Estructura | Rosca de conexión | Fin de la rosca |
| PHFZ | PP = Polipropileno | 0100 = 1,0µm 0400 = 4,0µm 1000 = 10µm |
60 = 60" 70 = 70" |
I = 7 partes (φ69) II = 4+3 (φ65) III = 3+1 (φ69) |
Z1 = 1 1/2"-12 Z2 = M33 × 1,5 |
W1 = M8 W2 = M10 W3 = M6 W4 = 3/8 |
